Banco de Sabadell mejora la eficiencia de su archivo documental con racks para tarima

Banco Sabadell

Mecalux ha construido el nuevo archivo documental del Banco Sabadell bajo un concepto de almacén que mezcla la sencillez y la innovación y en el que prima la agilidad en la búsqueda, la eficiente manipulación de los documentos y la ergonomía idónea para mejorar la comodidad de los operarios. Con esta solución, basada en racks selectivos, ha aumentado el rendimiento al mismo tiempo que se han reducido los costes de explotación.

  • Imágenes

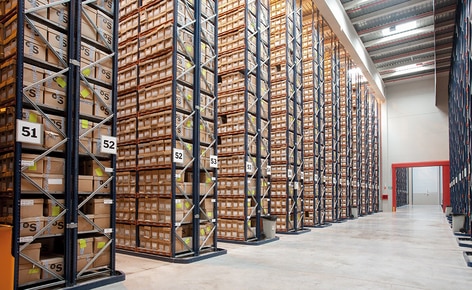

  • Con el propósito de aprovechar al máximo el espacio de almacenaje, se instalaron racks que ocupan toda la altura del edificio servidas mediante autoelevadores recogepedidos
    Los racks miden 11,5 m y poseen 15 niveles con capacidad para 36 cajas con documentos
    Las máquinas recogepedidos, que discurren por los pasillos guiados por perfiles laterales, disponen de una cabina donde trabaja el operario y de horquillas frontales que transportan las tarimas
    Las cajas que llegan al centro no están paletizadas, se depositan sobre una tarima que el operario llevará al pasillo y a la ubicación correspondiente mediante la máquina recogepedidos
    Entre Los racks hay habilitados pasos intermedios que dan acceso de forma rápida a las salidas de emergencia en caso de necesidad
    El nuevo archivo es capaz de almacenar 658.236 cajas
  • Ficha técnica
  • Descargue PDF

La necesidad de un nuevo almacén

Inicialmente se partía de un archivo de construcción tradicional formado por racks industriales con varios niveles de pasarelas, escaleras de acceso en puntos estratégicos y plataformas para subir las cajas colocadas en tarimas.

Ante la poca agilidad que ofrecía este sistema constructivo y con el propósito de aprovechar al máximo el espacio de almacenaje, se instalaron racks que ocupan toda la altura del edificio servidas mediante autoelevadores recogepedidos. Los racks miden 11,5 m y poseen 15 niveles con capacidad para 36 cajas con documentos.



Acceso mediante montacargas recogepedidos
Las máquinas recogepedidos, que discurren por los pasillos guiados por perfiles laterales, disponen de una cabina donde trabaja el operario y de horquillas frontales que transportan las tarimas. El operario se eleva con la cabina hasta el nivel correspondiente y, manualmente, manipula las cajas que contienen los documentos. De este modo, el proceso de llenado de cajas es mucho más sencillo.

Por lo contrario, si las cajas que llegan al centro no están paletizadas, se depositan sobre una tarima que el operario llevará al pasillo y a la ubicación correspondiente mediante la máquina recogepedidos. Cuando las cajas ya están almacenadas, el operario informa al sistema dónde ha dejado cada caja, aunque previamente se ha notificado al sistema de gestión de depósitos su contenido.


Funcionamiento del sistema de gestión de depósito
El sistema de gestión de depósito facilita el acceso a los distintos documentos. Para hacerlo, el operario consulta en qué posición se encuentran y con la máquina recogepedidos accede al nivel y a la ubicación correspondiente. Una vez llega al lugar señalado, utiliza la tarima como mesa donde apoyar las cajas y recoger el documento que necesita. Cuando ha finalizado su trabajo, vuelve a dejar las cajas en el lugar de origen.

Durante la extracción de un documento, el operario puede introducir otro en su lugar, siempre que informe al sistema de todos los movimientos realizados.


Sistema contraincendios
El sistema contraincendios empleado es mediante rociadores automáticos (sprinklers) situados en el techo del edificio. Este sistema tiene la capacidad de rociado suficiente como para apagar cualquier conato de incendio en el menor tiempo posible gracias a que los estantes de los racks están perforados y permiten el paso de agua entre los niveles. Además, al ser un archivo de grandes dimensiones, se dividió por sectores y se instalaron cortinas ignífugas y de sectorización en la parte superior.


Colaboración entre Banco Sabadell y Mecalux

La colaboración entre el Banco Sabadell y Mecalux se ha forjado durante muchos años tanto a nivel financiero y de prestación de servicios, como en el suministro de sistemas de almacenaje y archivo.



Beneficios para Banco Sabadell

  • Gran capacidad de almacenaje: el nuevo archivo es capaz de almacenar 658.236 cajas.
  • Optimización del espacio: los racks, con 15 niveles a los que se accede mediante los montacargas recogepedidos, aprovechan al máximo la altura del edificio.
  • Máxima seguridad: el archivo cuenta con un avanzado sistema contraincendios mediante rociadores automáticos (sprinklers) situados en el techo del edificio. También se han habilitado pasos intermedios de acceso a las salidas de emergencia entre los racks.
Archivo documental del Banco Sabadell
Capacidad total de cajas: 658.236
Capacidad de cajas por nivel: 38
Capacidad de carga por nivel: 720 kg
Altura de los racks: 11,5 m
Número de niveles en altura: 15
Equipos de manutención: recogepedidos
