Sistema Shuttle

Sistema Shuttle

Solución de almacenamiento automático mediante lanzaderas para cajas y productos pequeños

Solicitar información y/o cotización

Producto

Sistema automático de lanzaderas para centros de distribución de alto rendimiento

El Sistema Shuttle es una solución automática de almacenaje para cajas que agiliza la preparación de pedidos, proporcionando un flujo constante de productos desde las ubicaciones en el almacén hasta los puestos de preparación.

Subir

Ventajas

Más agilidad en la preparación de pedidos aumentando además la capacidad de almacenaje

Esta solución aumenta la densidad de almacenaje, así como la velocidad en la preparación de pedidos y, por tanto, la productividad.

  • Flujo continuo y operatividad durante las 24 horas.
  • Sistema de almacenaje completamente automático para cajas, contenedores y piezas pequeñas.
  • Máxima rapidez en las operaciones de entrada y salida de mercancía.
  • Gran número de movimientos/hora.
  • Inventario permanente en tiempo real gracias al software de gestión de almacenes Easy WMS..
  • Sistema modular y escalable, pudiendo ampliarse en función de las necesidades logísticas.

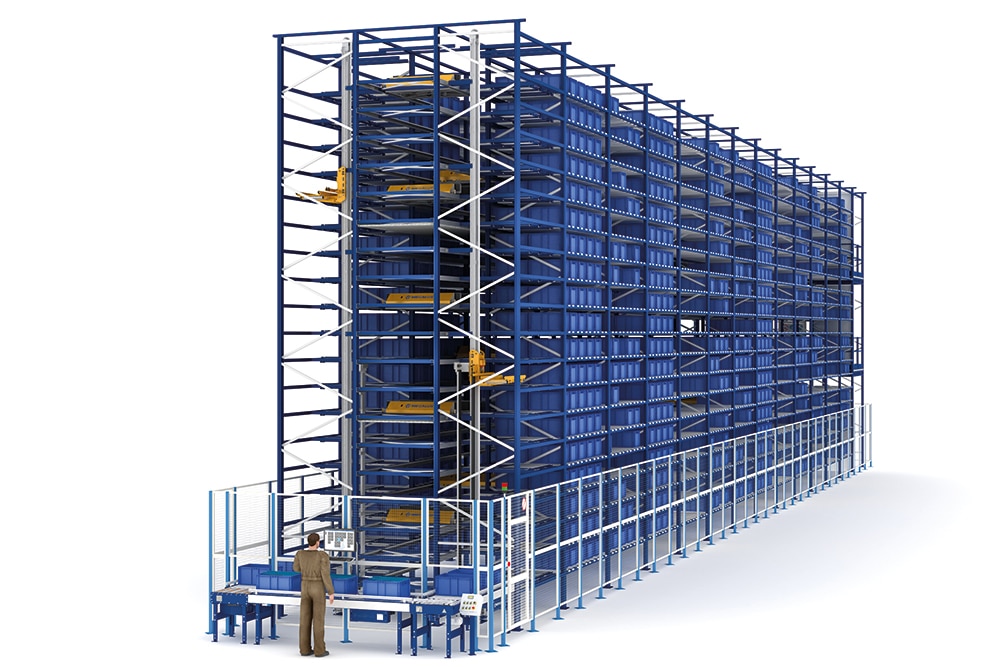

  • Optimización de la superficie disponible para proporcionar una mayor capacidad de almacenaje.
  • Adaptabilidad a las diferentes unidades de carga: cajas de plástico, de cartón o bandejas metálicas, de múltiples medidas.
  • Fácil mantenimiento sin necesidad de detener por completo el funcionamiento de la instalación.
Subir

Aplicaciones

Picking intensivo y más eficiente para todo tipo de empresas

El Sistema Shuttle es adecuado para empresas de cualquier sector, especialmente aquellas que almacenan multitud de productos pequeños en un espacio limitado y que precisan potenciar la preparación de pedidos en sus instalaciones logísticas. Además, este sistema facilita la consolidación y secuenciación de pedidos ya preparados, así como el aprovisionamiento a líneas de producción.

  • Empresas del sector de la sanidad y farmacéutico: productos pequeños en poco espacio y a una temperatura controlada.
  • Empresas de recambios y mantenimiento: artículos de fontanería, electricidad y distribución para mayoristas.
  • Empresas del sector de la distribución: productos de pequeñas dimensiones y alta rotación.
  • Almacén búfer: este Sistema Shuttle puede actuar como una zona de almacenaje temporal de determinados productos como, por ejemplo, mercancía necesaria para las líneas de producción.
  • Funcionamiento como sórter: el almacén organiza los productos necesarios para la preparación de un gran número de pedidos a la vez.
Subir

Funcionamiento

Un movimiento continuo y seguro de mercancía

El Sistema Shuttle está diseñado específicamente para facilitar la preparación de un alto número de pedidos al día.

  • Paso 1

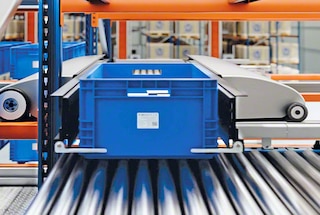

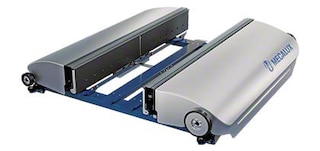

    Para cada nivel de almacenaje hay una lanzadera (carro motorizado) que extrae las cajas mediante brazos telescópicos (de simple y doble profundidad). Los brazos telescópicos se adaptan con facilidad a las medidas de las cajas.

  • Paso 2

    Los carros transportan las cajas hasta los elevadores ubicados en los extremos del almacén. Acto seguido, los elevadores distribuyen las cajas entre los diferentes niveles de las estanterías y la cabecera del almacén automático.

  • Paso 3

    Mediante un circuito de transportadores para cajas los productos llegan hasta el puesto de picking, donde el operario visualiza en una pantalla las indicaciones del WMS sobre cómo preparar cada pedido.

  • Paso 4

    Una vez finalizadas las operaciones de picking, las cajas se pueden enviar de nuevo al almacén, a otro puesto de picking, a un puesto de consolidación o directamente a una línea de producción o a despachos.

Subir

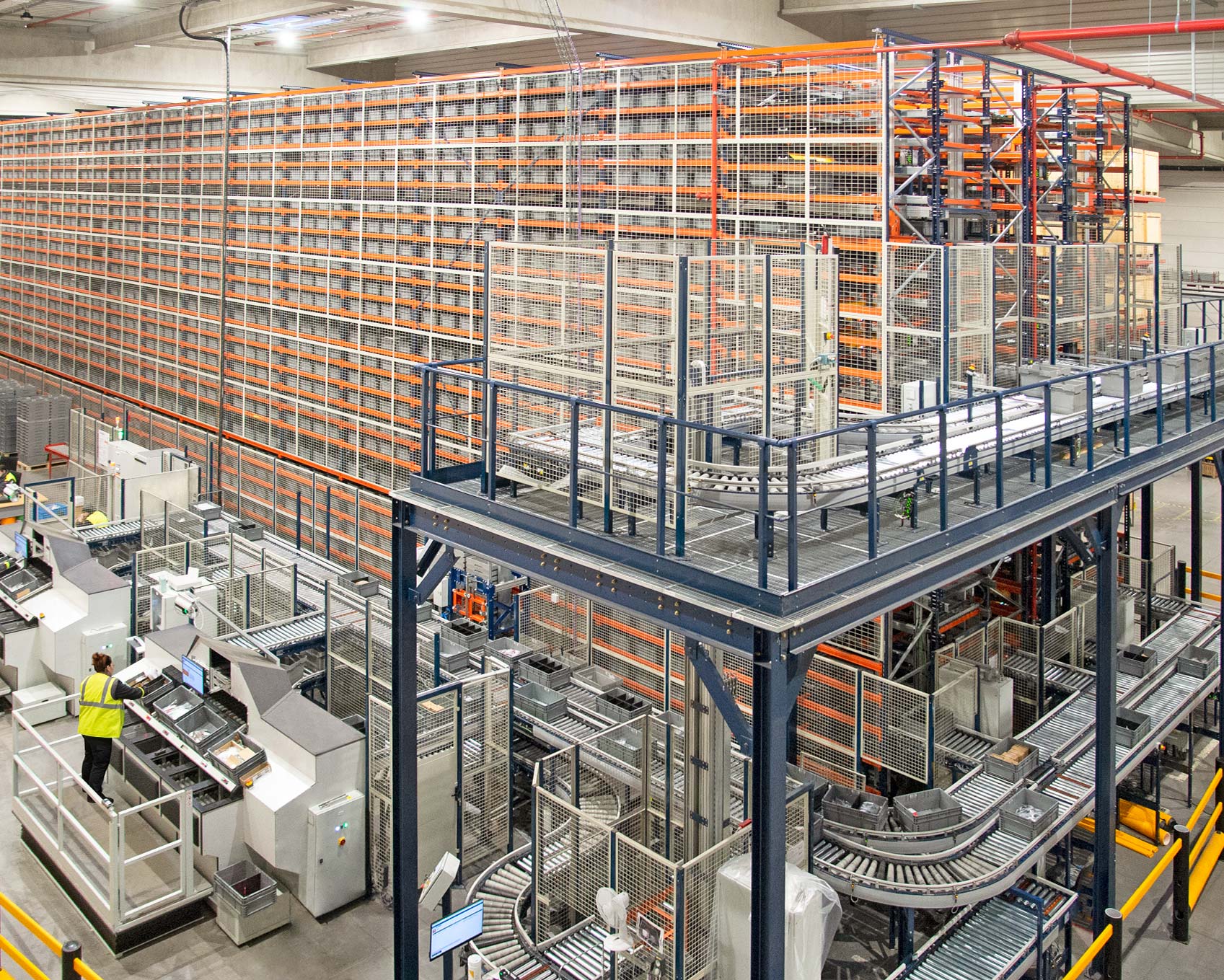

Estaciones de picking

Dos sistemas de picking posibles para un mismo almacén

Este sistema Shuttle se combina con puestos de picking donde se preparan los pedidos según el criterio “producto a hombre”. Las cajas se envían de modo automático hasta alguna de estas dos estaciones de trabajo posibles:

  • Estación de picking tradicional. Esta solución, idónea para una preparación esporádica de pedidos, se basa en un circuito de transportadores en forma de U situado en la parte frontal del almacén (con transportadores de rodillos) o en uno de los laterales (con transportadores de correas). Los operarios recogen las cajas que reciben del almacén y las reparten en las ubicaciones a sus espaldas. De esta manera, pueden extraerse entre 60 y 120 líneas/hora (en función de las dimensiones de las cajas) para preparar pedidos de una misma referencia.
  • Estación de picking multipedido. También incorpora un circuito de transportadores en forma de U. En este caso, los pedidos se preparan en uno de los laterales del operario, en vez de a sus espaldas, donde este recibe las cajas de forma automática (cada una de ellas corresponde a un pedido formado por múltiples referencias). Los operarios extraen los artículos del interior de las cajas recibidas del almacén y los clasifican en cada uno de los pedidos. Con esta estación de trabajo, los operarios tan solo deben girarse 90º para preparar los pedidos, por lo que pueden extraer de 90 a 165 líneas/hora.
Subir

Componentes

Múltiples elementos para un extraordinario aumento de la productividad

  • Estanterías

    De simple o doble profundidad, pueden alcanzar los 20 m de altura y los 100 m de longitud.

  • Elevadores

    Trasladan las cajas hasta el nivel de las estanterías donde se van a almacenar.

  • Transportadores

    Mueven las cajas hasta las estanterías, donde se encuentra el elevador, o hasta las estaciones de picking.

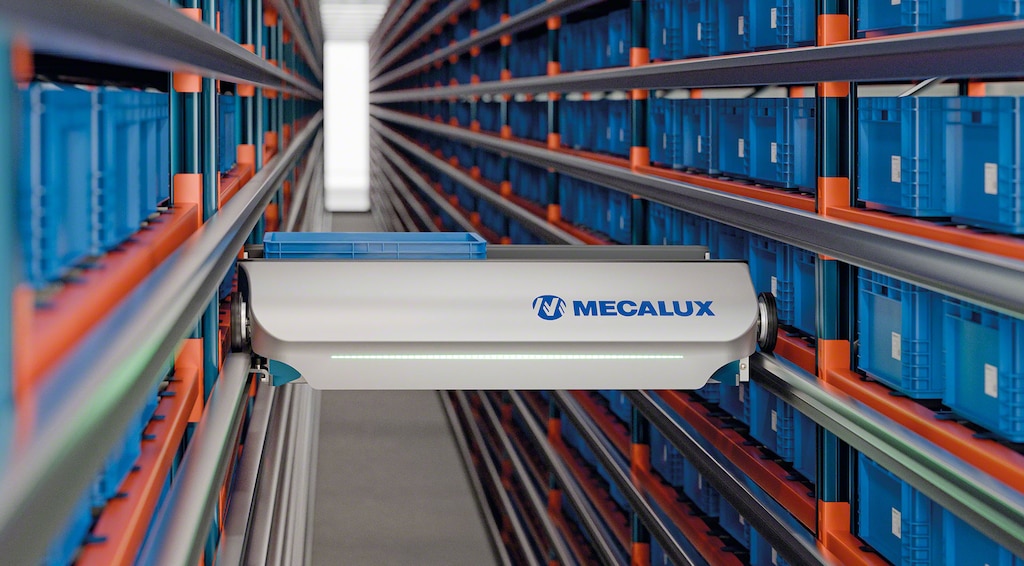

  • Shuttle

    Cada nivel de almacenamiento dispone de una lanzadera que extrae las cajas de sus ubicaciones mediante brazos telescópicos capaces de adaptarse a las dimensiones de las cargas y a su posición en simple o doble profundidad.

  • Sistema de gestión de almacenes

    Es el software que gobierna el Sistema Shuttle para cajas y que distribuye la mercancía en función de su nivel de demanda. El software de control dirige el movimiento de los carros motorizados para agilizar las tareas de almacenaje y preparación de pedidos.

Subir

Datos técnicos

Altura máx. de la instalación 20 m
Longitud máx. de la instalación 100 m
Peso máx. de las cajas 50 kg
Tipo de estanterías Simple, doble y triple profundidad
Velocidad del carro Hasta 4 m/s
Aceleración del carro Hasta 4 m/s2
Temperatura del almacén Desde 0 a 40 ºC
Subir

Galería

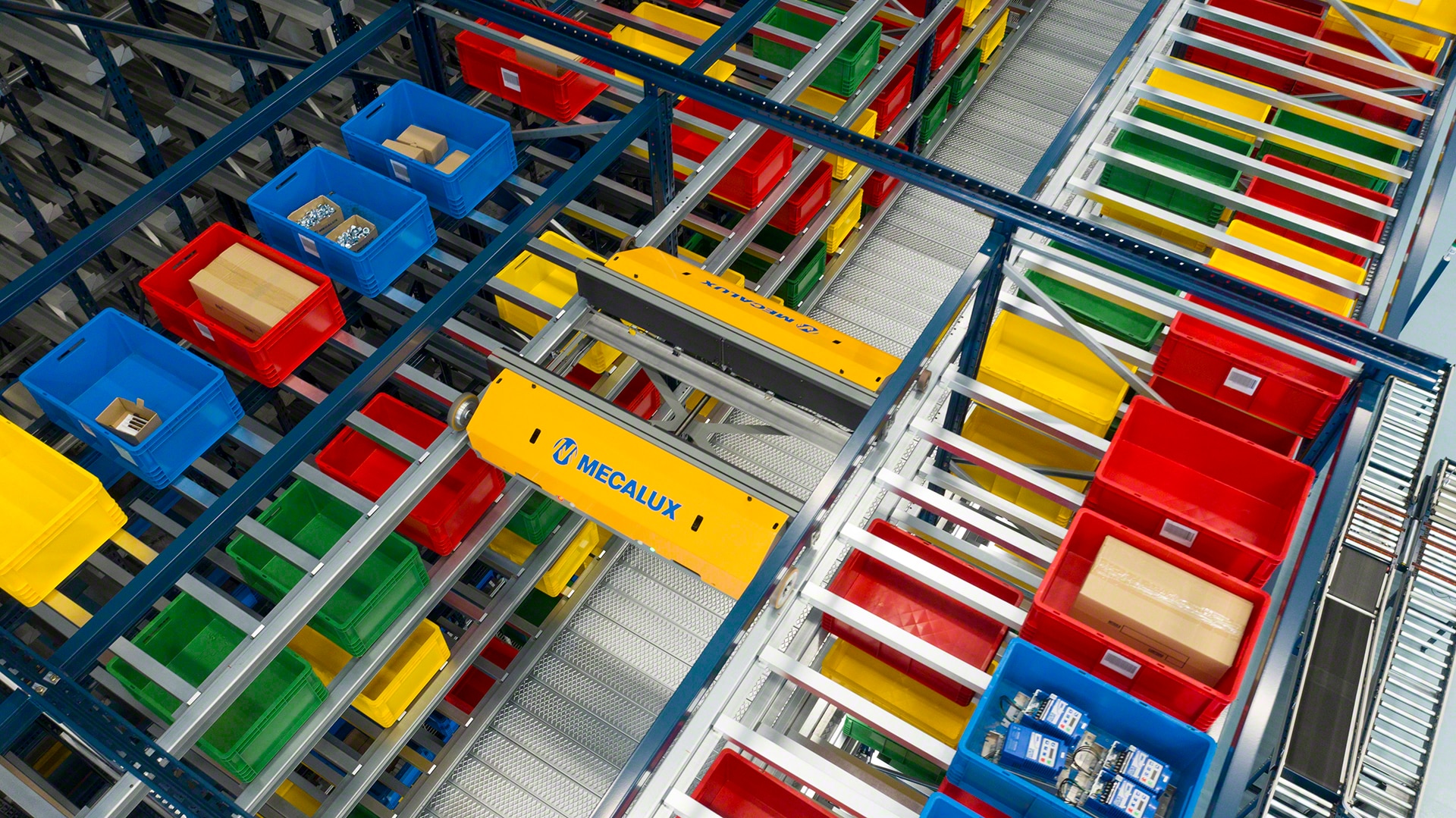

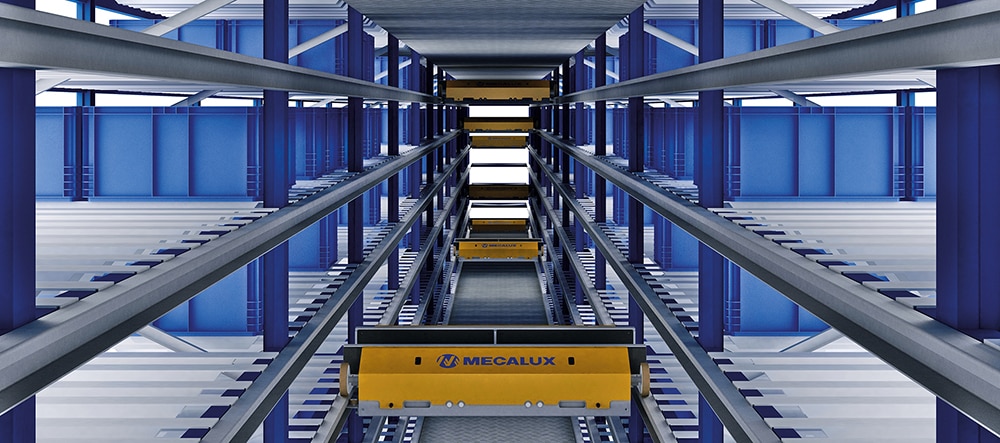

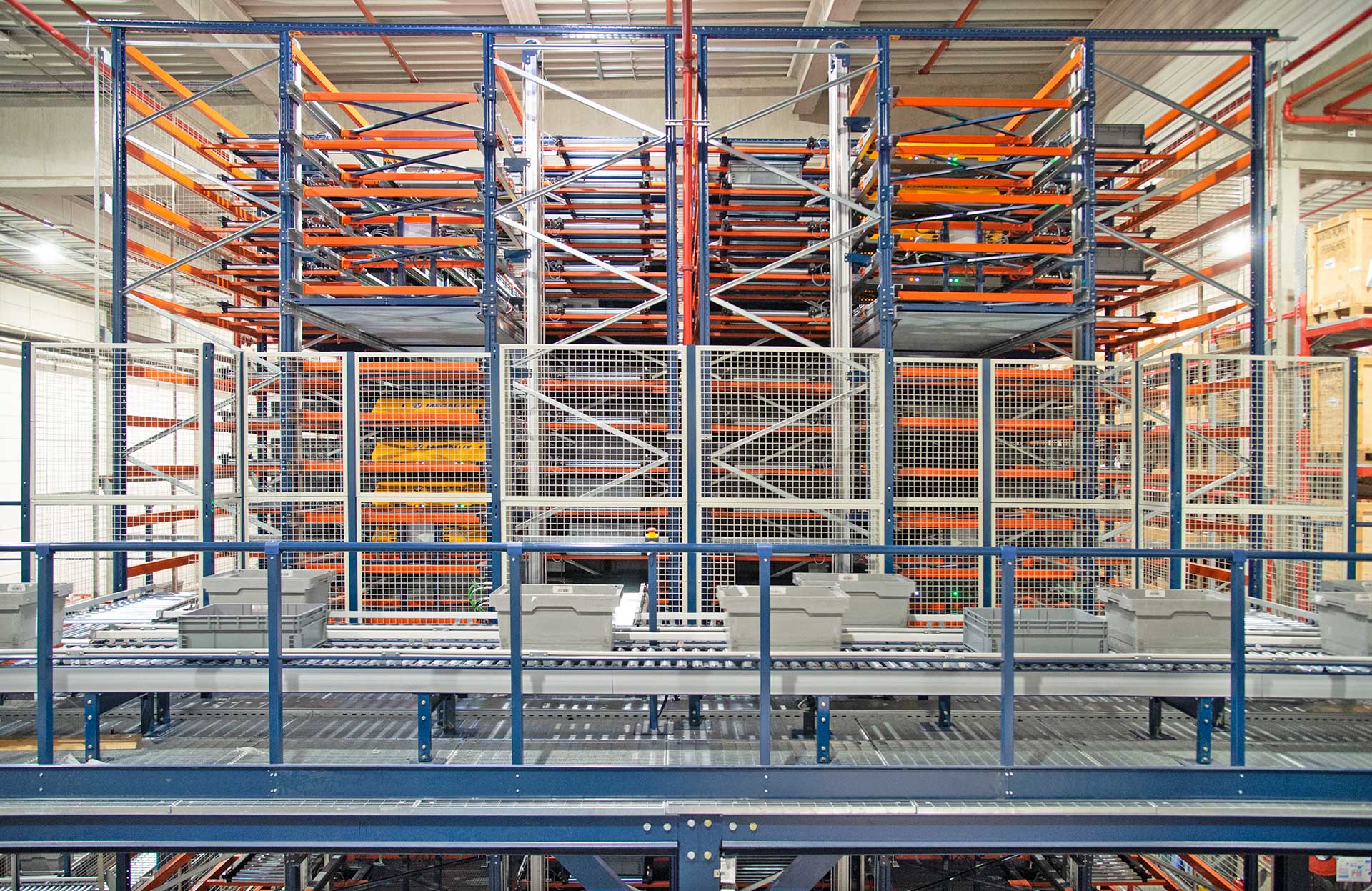

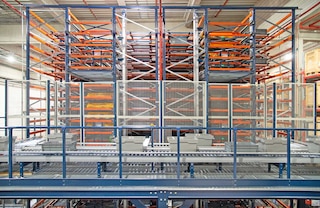

Una lanzadera introduce y extrae las cajas de sus ubicaciones de forma automática El elevador comunica los distintos niveles de las estanterías del Sistema Shuttle Las lanzaderas tienen capacidad para trasladar hasta dos cajas simultáneamente El Sistema Shuttle está compuesto por una lanzadera en cada nivel encargada de manipular las cajas El Sistema Shuttle puede gestionar distintos tipos de cajas, de plástico o cartón, y de múltiples tamaños En cada nivel, la lanzadera se desplaza por carriles para localizar la ubicación correspondiente El Sistema Shuttle puede integrarse con el sistema de gestión de almacenes Easy WMS El sistema Shuttle está preparado para lograr una eficiencia energética y optimizar el consumo de energía Las labores de mantenimiento pueden llevarse a cabo sin interrumpir la operativa del sistema Shuttle El Sistema Shuttle está diseñado específicamente para potenciar la preparación de pedidos de cajas Carro motorizado con brazos telescópicos para manipular cajas La lanzadera se desplaza por raíles para depositar las cajas en la ubicación correspondiente Los brazos telescópicos de las lanzaderas del Sistema Shuttle se adaptan con facilidad a las medidas de las cajas El Sistema Shuttle optimiza la superficie disponible para lograr la mayor capacidad de almacenaje Sistema Shuttle con una estación de picking tradicional en la parte frontal del almacén El elevador del Sistema Shuttle recoge la mercancía y la desciende hasta el nivel inferior La lanzadera del Sistema Shuttle asegura un flujo continuo de mercancía y una operatividad durante 24 horas Cada nivel de almacenamiento dispone de una lanzadera que extrae las cajas de sus ubicaciones La parte trasera del Sistema Shuttle está destinada a las labores de mantenimiento En una instalación logística, el Sistema Shuttle puede combinarse con otros sistemas de almacenaje
