Pallet Shuttle automático

Pallet Shuttle automático

Sistema de almacenaje automático de paletización por compactación que utiliza un Pallet Shuttle automático, o carro eléctrico, y sistemas de manutención automáticos para aumentar la capacidad y productividad del almacén.

Solicitar información y/o cotización

Producto

Pallet Shuttle automático: la unión hace la fuerza

Este sistema supone la incorporación de sistemas automáticos en los procesos de manutención de los almacenes compactos, facilitando a las empresas la diferenciación de su oferta de productos y servicios, gracias a la reducción de costos y al aumento de las prestaciones de la cadena logística.

En esta solución de almacenaje se sustituyen los montacargas por transelevadores o lanzaderas que transportan en su cuna el Pallet Shuttle y la carga. El carro se introduce en los canales de almacenaje y posiciona cada una de las tarimas en el hueco más profundo que esté libre. Todo ello siguiendo las órdenes lanzadas por el software de gestión de almacenes Easy WMS.

En definitiva, el Pallet Shuttle automático es el resultado de fusionar la optimización de la capacidad de almacenaje de los sistemas compactos, con la reducción de los tiempos empleados en cada operación propia de los sistemas automáticos.

Subir

Ventajas

La unión de todos los beneficios de la compactación y de la automatización

  • Máximo ahorro de espacio en sistemas compactos con canales de almacenaje de hasta 40 metros de profundidad y estanterías de más de 40 metros de altura.
  • Rápido desplazamiento del carro eléctrico que reduce los tiempos de entrada y expedición de la mercadería.
  • Gran incremento en el número de ciclos/hora respecto a otros sistemas de almacenaje.
  • Sistema producto a hombre, por lo que la carga se desplaza automáticamente hasta los puestos de picking.
  • Los supercondensadores del carro se cargan automáticamente mientras están a bordo del transelevador o lanzadera, por lo que el carro siempre está a punto.
  • Ahorro de costos en equipos de manutención, en superficie de almacén, personal y energía (especialmente en cámaras frigoríficas).
  • Sistema que permite diferentes configuraciones en función del número de referencias, cantidad de tarimas y movimientos requeridos en cada caso.
  • Los almacenes automáticos compactos con Pallet Shuttle ofrecen una absoluta seguridad para los operarios, para la carga y para la propia instalación.
Subir

Aplicaciones

Pallet Shuttle automático: la solución perfecta para una circulación de productos intensiva

La instalación de un almacén automático compacto con Pallet Shuttle es especialmente aconsejable en aquellos casos en los que se requiera alcanzar un notable incremento de la productividad y, por lo tanto, se necesite mover un elevado número de tarimas/hora.

En general, esta solución es apropiada en los siguientes casos:

  • Para almacenar referencias paletizadas de alta densidad y productos de almacenaje masivo.
  • Para almacenes con referencias de consumo medio y gran consumo o con gran número de tarimas.
  • Instalaciones donde se precisen rendimientos muy elevados, con una alta rotación de productos y donde sea imprescindible el aprovechamiento máximo del espacio.
  • Cámaras frigoríficas, se reduce la volumetría que es necesario refrigerar, con el consiguiente ahorro en costos energéticos, además de resultar innecesaria la presencia de operarios en ambientes a baja temperatura, lo cual aumenta considerablemente el número de movimientos.
  • Búfer de almacenaje temporal.
  • Ideal para racks profundos, con entradas y salidas masivas del mismo producto.
El sistema Pallet Shuttle automático es idóneo para almacenes con productos de gran consumo.
Subir

Variantes

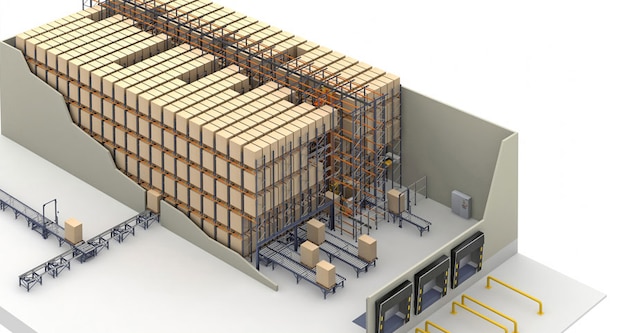

Almacén automático compacto con Pallet Shuttle

En las instalaciones automáticas con Pallet Shuttle se sustituye el montacargas por equipos de manutención automáticos, transelevadores o lanzaderas. Con ello, se logra una considerable reducción de los tiempos empleados en cada operación.

La elección del equipo de manutención dependerá del número de movimientos de entrada y salida, el número de referencias y la cantidad de tarimas por referencia o lote. La diferencia fundamental entre los dos sistemas radica en la cantidad potencial de tarimas que es capaz de mover una solución con lanzaderas frente a una con transelevadores, ya que esta cantidad se multiplica por el número de niveles que tenga la instalación.

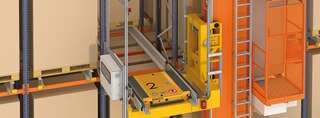

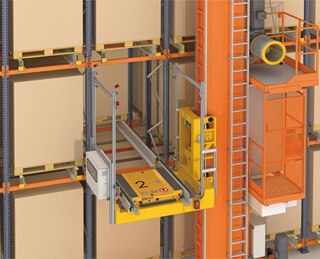

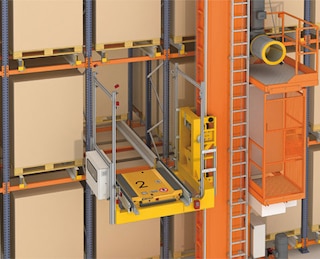

  • Pallet Shuttle automático con transelevador

    Un transelevador es el responsable de hacer los movimientos desde las posiciones de entrada y salida del almacén hasta cualquier canal de almacenaje. El Pallet Shuttle se encarga de mover las tarimas desde la cuna del transelevador hasta su ubicación en el canal correspondiente.

    Generalmente, se instalan dos bloques de racks de almacenaje por compactación, uno a cada lado del pasillo de trabajo. Esta configuración permite una mayor capacidad, ya que el pasillo principal es de reducidas dimensiones (inferior a 1,600 mm). Por otro lado, el uso de transelevadores permite que la altura de almacenaje pueda llegar a superar los 40 m de altura.

    Además de mayor capacidad, gracias a su integración con el sistema de gestión Easy WMS, este sistema posibilita un mayor número de ciclos/hora y un perfecto control del stock y de todos los movimientos que se realizan en el almacén, aumentando por tanto la productividad.

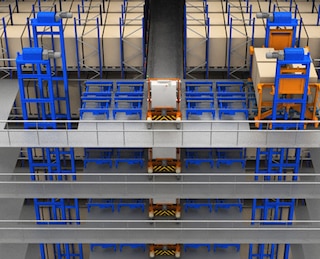

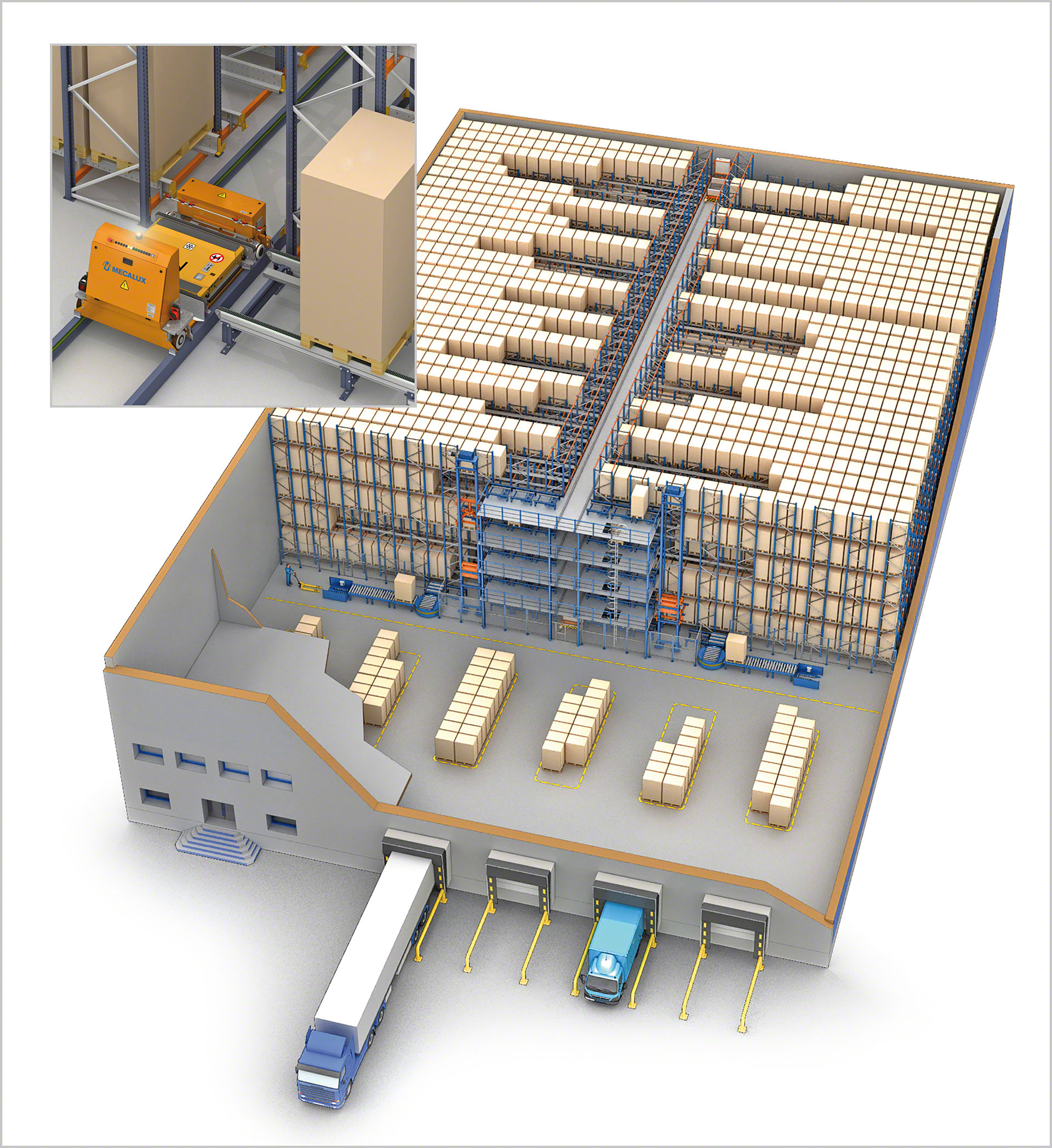

  • Pallet Shuttle automático con lanzadera

    En esta solución se instala una estructura a modo de pasarela con carriles guía que permite el movimiento de una lanzadera por cada nivel. Al igual que con los transelevadores, se suelen instalar dos bloques de racks de almacenaje por compactación, uno a cada lado del pasillo de trabajo.

    La lanzadera es un transportador no continuo de tarimas que circula sobre raíles en línea recta trasladando la mercadería de un punto a otro del almacén. A su vez, incorpora otro elemento de transporte a bordo donde se ubica el Pallet Shuttle, con cadenas de arrastre para tarimas. Para comunicar los diferentes niveles que componen la instalación se utilizan elevadores que realizan los movimientos en altura.

    Toda la gestión y el control automático, con los criterios de funcionamiento, ubicación, asignación, preparación, etc., se efectúan mediante el software de gestión de almacenes Easy WMS.

    En las instalaciones con lanzaderas el número de movimientos o de ciclos/hora se multiplica por el número de niveles de que dispone el almacén. Es el sistema de almacenaje por compactación más eficiente cuando se necesita combinar una alta capacidad con un elevado número de movimientos.

Subir

Datos técnicos

Anchura de la tarima 1,200 mm
Profundidad de la tarima 800 / 1,000 / 1,200 mm
Capacidad de la carga Hasta 1,500 kg
Ruedas 8
Velocidad de traslación sin carga Ambiente: 110 m/min / Frío: 76 m/min
Velocidad de traslación con carga 70 m/min
Tiempo de elevación 2 s
Temperatura de trabajo Ambiente: de 5 a 45 ºC / Frío: de -30 a 5 ºC
Batería Supercondensadores
Subir

Galería

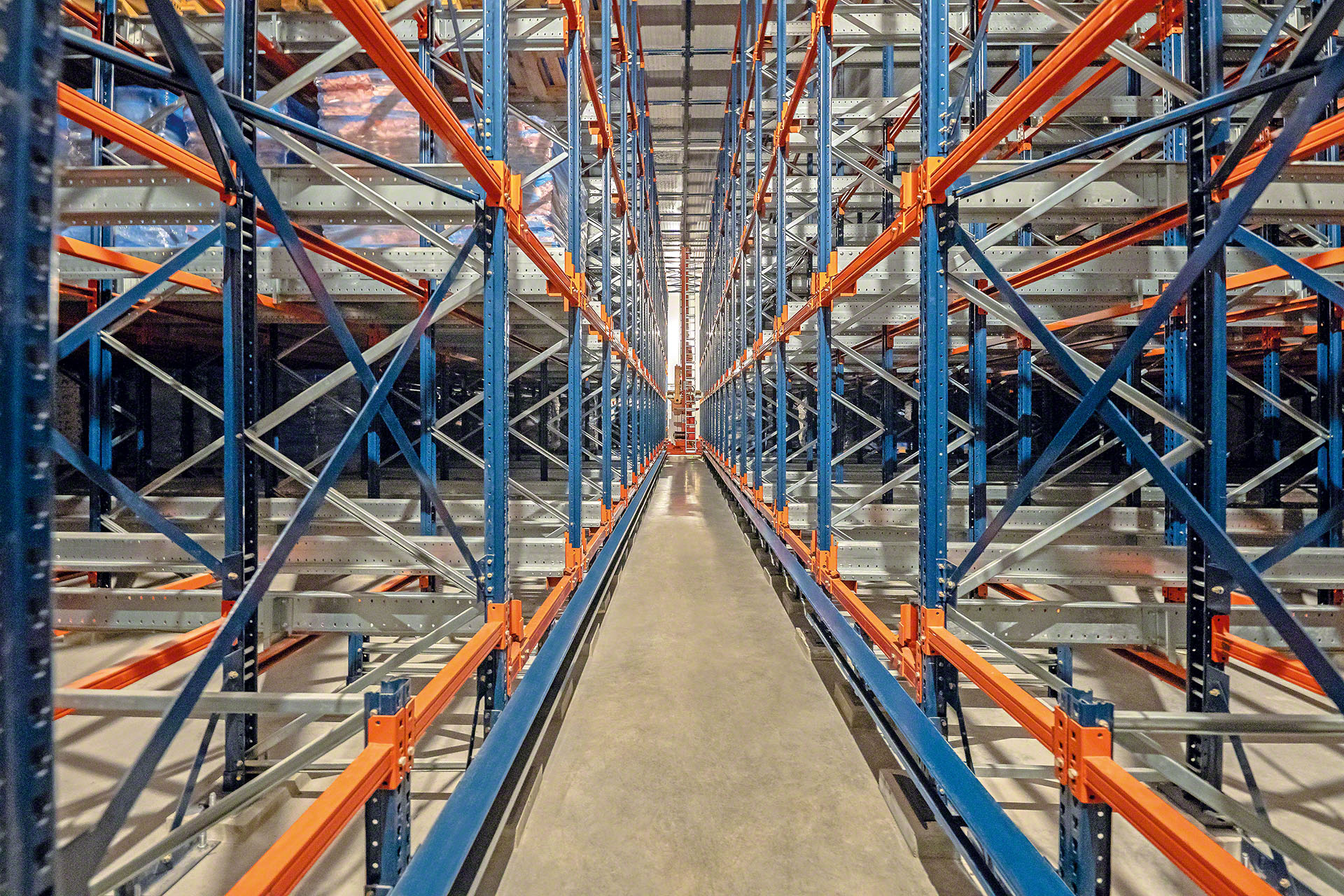

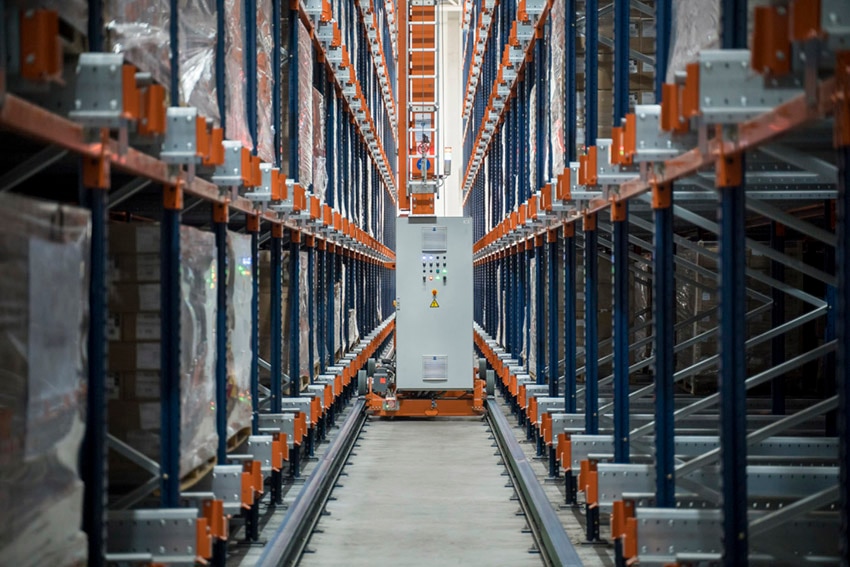

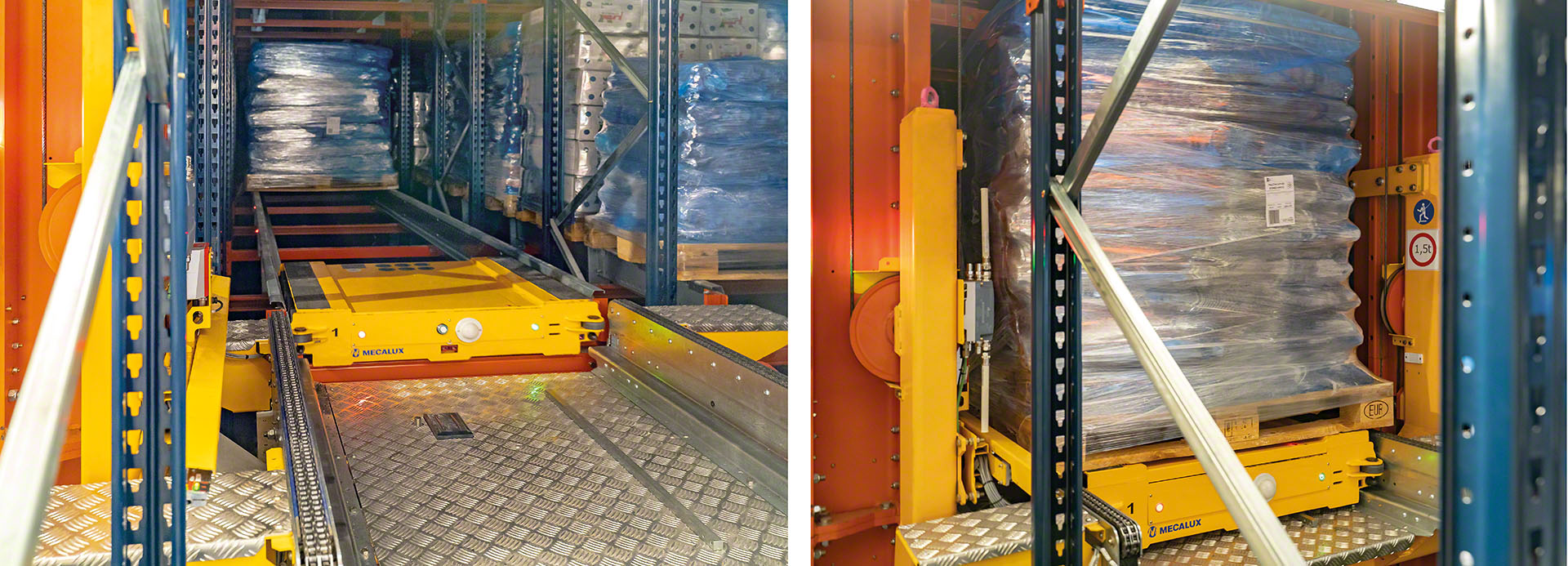

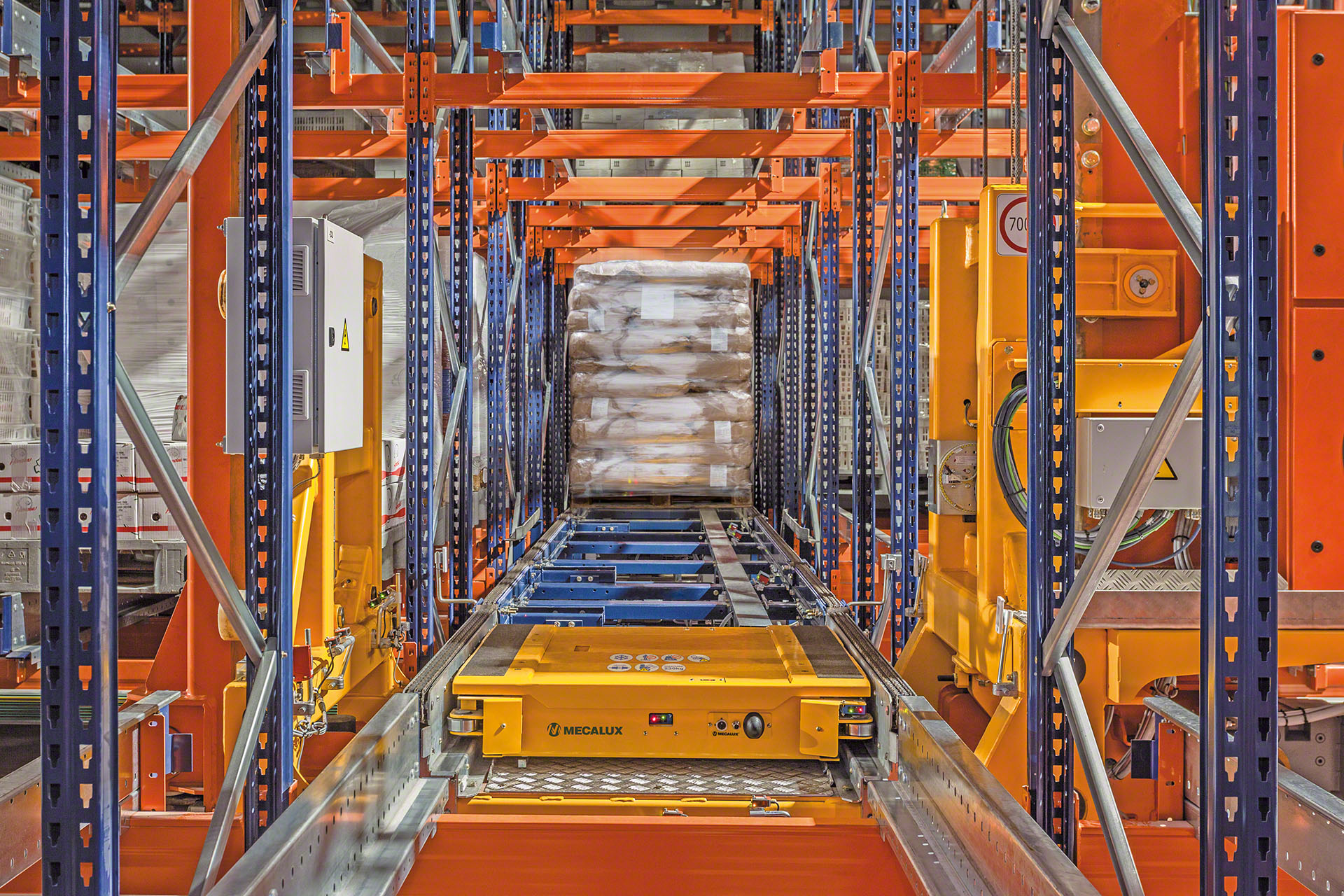

El Pallet Shuttle automático garantiza la máxima eficiencia en los sistemas de almacenaje compactos El carro satélite se introduce en los canales de almacenaje para compactar las tarimas Gracias a la ayuda de un transelevador, el APS puede operar a diferentes alturas En almacenes automatizados, el APS es el sistema ideal para automatizar la carga y descarga de tarimas El sistema Pallet Shuttle garantiza el aprovechamiento máximo del espacio en estanterías de gran altura El APS se posiciona en un canal de almacenaje y sitúa los palets en el hueco más cercano para ser descargado Este robot garantiza aprovechar la capacidad de las estanterías de hasta 40 m de profundidad Los carros automáticos pueden soportar una carga máxima de hasta 1.500 kg Los carros eléctricos incorporan baterías de litio que evitan el uso de cableado Los carros satélites automáticos disponen de componentes de seguridad como centradores de tarimas o topes de carril, entre otros El mantenimiento del sistema Pallet Shuttle con transelevador es sencillo gracias a su armario eléctrico El SGA de Mecalux, EASY WMS, administra las tareas del Pallet Shuttle automático En almacenes de poca rotación, no es necesario contar con un carro para cada carril, basta tener un elevador para ubicarlos según las necesidades Los carros automáticos tienden a estar conectados a otros sistemas de transporte automáticos como los transportadores El canal de almacenaje debe adaptarse para que el Pallet Shuttle pueda introducirse en cada carril El carro automático cuenta con múltiples componentes de seguridad como escáner o detector de tarimas La combinación de transelevador y APS maximiza la capacidad de almacenaje, pues solo se requiere un pasillo de pequeñas dimensiones Dos transelevadores con carros automáticos, junto con EASY WMS, garantizan una completa automatización del almacén, incluso en casos de mucha rotación El transelevador es el responsable de guiar el carro automático hasta el canal de almacenaje donde se ubica la mercancía El sistema Pallet Shuttle automático se puede adaptar a almacenes de poca altura La unión de transelevador y APS optimiza la capacidad de almacenaje en instalaciones de gran altura El carro satélite automático es adaptable a tarimas con diferentes unidades de carga El sistema Pallet Shuttle con transelevador es adaptable a productos de diferentes sectores e industrias En los racks de compactación con Pallet Shuttle se puede destinar el nivel inferior a picking dinámico para aprovechar el espacio del almacén La combinación entre lanzadera y APS garantiza una gran capacidad de almacenaje y un alto número de ciclos Los sistemas automáticos como APS son ideales para cámaras frigoríficas, pues son plenamente resistentes a las condiciones ambientales extremas Combinar sistemas automáticos con una estructura autoportante optimiza la capacidad de una instalación de almacenaje La lanzadera introduce el APS en el carril para que ordene las tarimas con tan solo una acción La lanzadera es la encargada de introducir el carro automático en cada uno de los pasillos de almacenaje Habitualmente se emplean elevadores para carros automáticos a fin de automatizar los procesos sin la necesidad de contar con un transelevador La lanzadera cuenta con su propio piso de mantenimiento para garantizar la seguridad y el funcionamiento del sistema Las lanzaderas funcionan de forma autónoma entre ellas, lo que acelera el flujo de mercancías en el almacén Los sistemas de almacenaje de APS con lanzadera están dotados de elementos de seguridad para que los operarios controlen el adecuado funcionamiento de las operaciones El sistema carro satélite dispone de múltiples elementos de seguridad, como por ejemplo las plataformas de acceso La instalación de un sistema APS puede optimizar almacenes de poca altura En instalaciones de gran capacidad, los carros automáticos se han consolidado como el sistema de gestión de almacenes más efectivo Los Pallet Shuttle automáticos garantizan la reducción de costes energéticos en almacenes con cámaras frigoríficas Mediante un pasillo con lanzadera, el carro automático puede operar en diferentes módulos del mismo almacén El sistema de Pallet Shuttle se puede combinar con vehículos AGV para lograr la completa automatización del almacén
