Elevadores de tarimas (transportadores verticales)

Sistema de transporte vertical que automatiza el ascenso y descenso de tarimas para salvar alturas y dinamizar el flujo interno de mercancías.

El producto

Automatización del movimiento vertical de tarimas

Los transportadores verticales para tarimas son elevadores automáticos diseñados para la circulación fluida de cargas paletizadas entre distintas plantas o niveles de almacenamiento. Su utilización permite que las tarimas se muevan hasta la altura deseada de forma controlada y con absoluta estabilidad.

Los elevadores de Mecalux son sistemas de gran robustez que se integran fácilmente tanto en almacenes automatizados como convencionales. Equipados con un motor eléctrico y un transportador para una transferencia de cargas precisa, su implementación confiere continuidad al flujo interno de tarimas y potencia la productividad al reducir los tiempos de transporte.

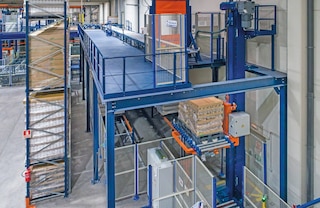

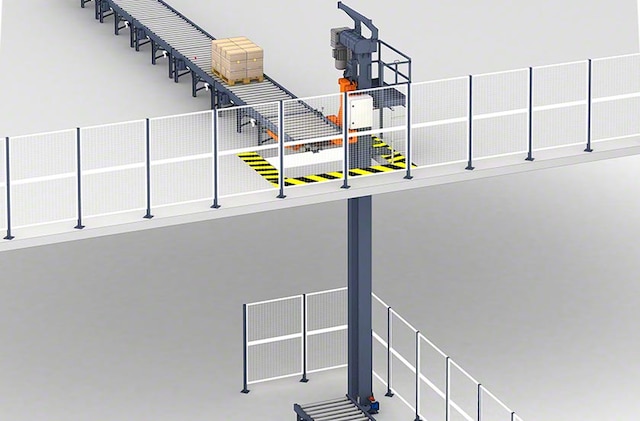

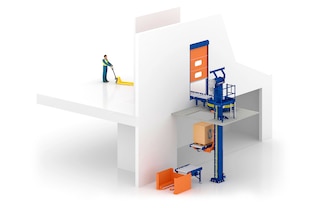

Los transportadores verticales posibilitan la circulación de tarimas entre distintas plantas

Ventajas de los transportadores verticales

  • Gran altura: configuran una solución multinivel que posibilita la elevación de tarimas hasta los 40 m de altura.
  • Gran capacidad de carga: gracias a su robustez constructiva soportan el traslado de tarimas de hasta 1,500 kg.
  • Rapidez: dinamizan el transporte vertical de cargas paletizadas al desarrollar velocidades de 80 m/min para cargas de hasta 1,000 kg y de 60 m/min para cargas de hasta 1,500 kg.
  • Fácil integración: su estructura, compacta y monocolumna, ocupa poco espacio, lo que favorece su adaptación a distintos layouts o configuraciones de almacén (con circuitos de transportadores, de electrovías, etc.).
  • Funcionamiento seguro: ejecutan el ascenso y descenso de tarimas con estabilidad, asegurando la integridad de la mercancía transportada.
  • Amplio rango térmico: pueden trabajar a bajas y altas temperaturas (desde -30 ºC hasta +40 ºC).

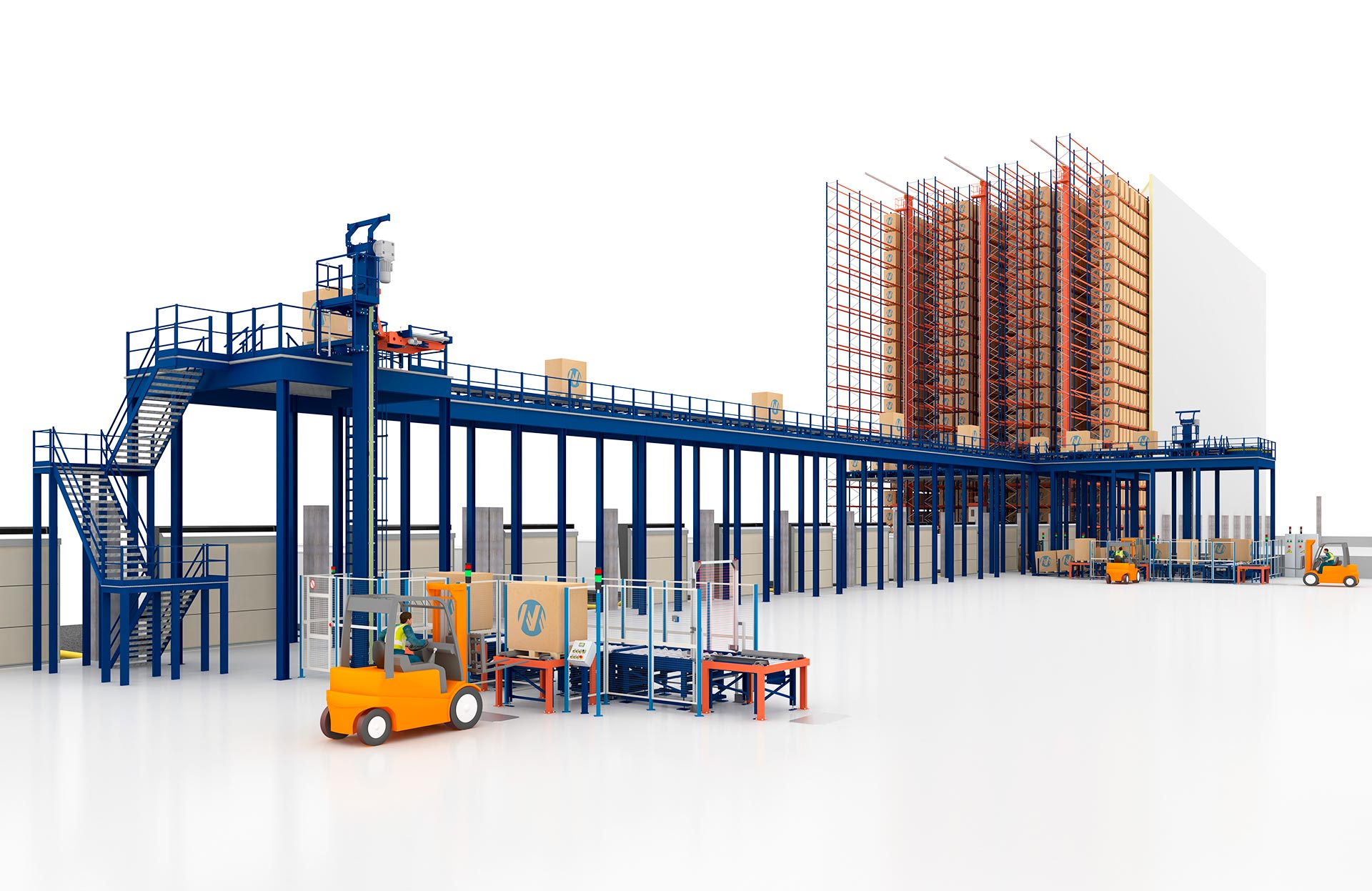

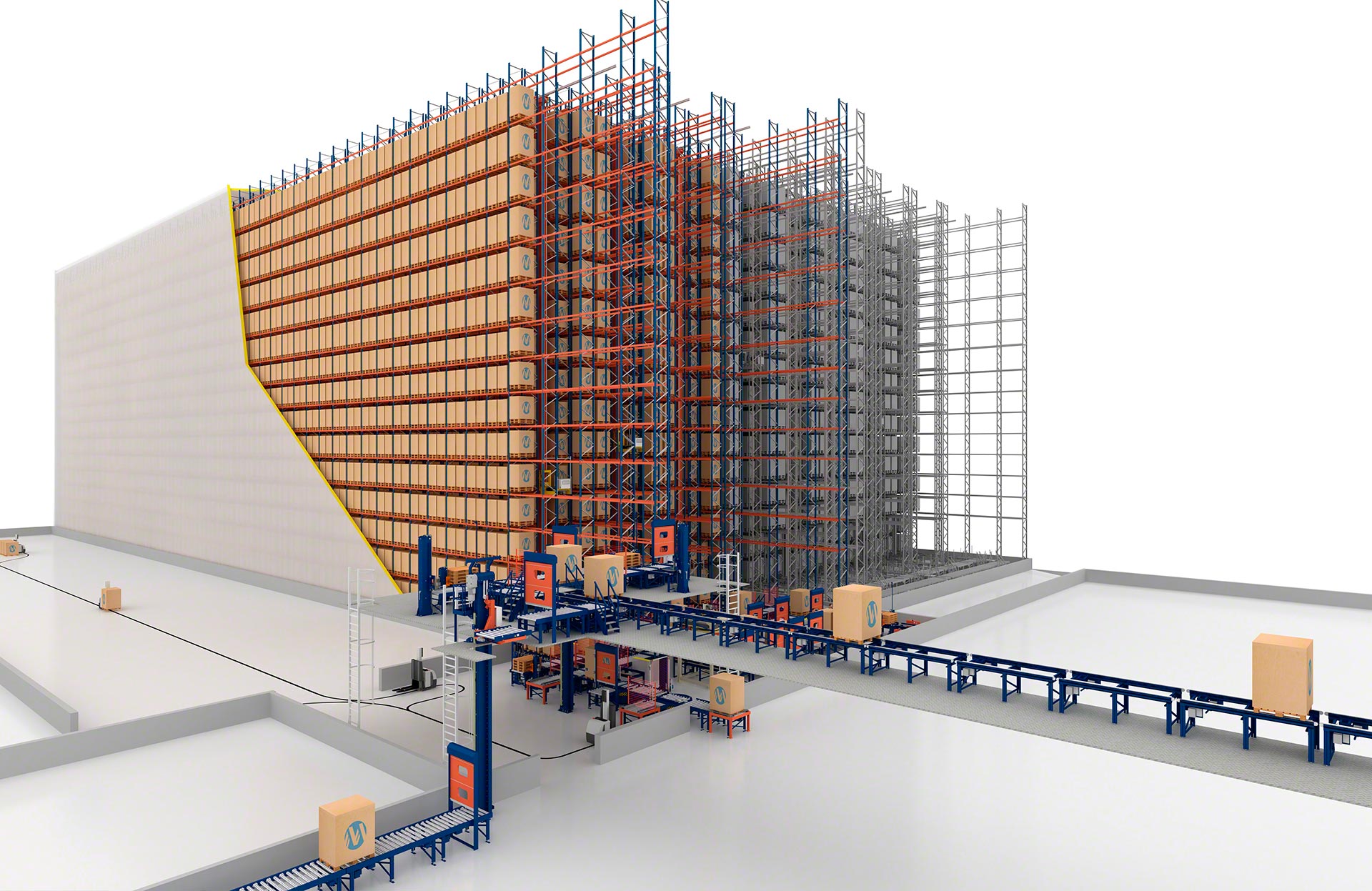

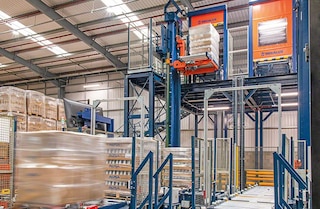

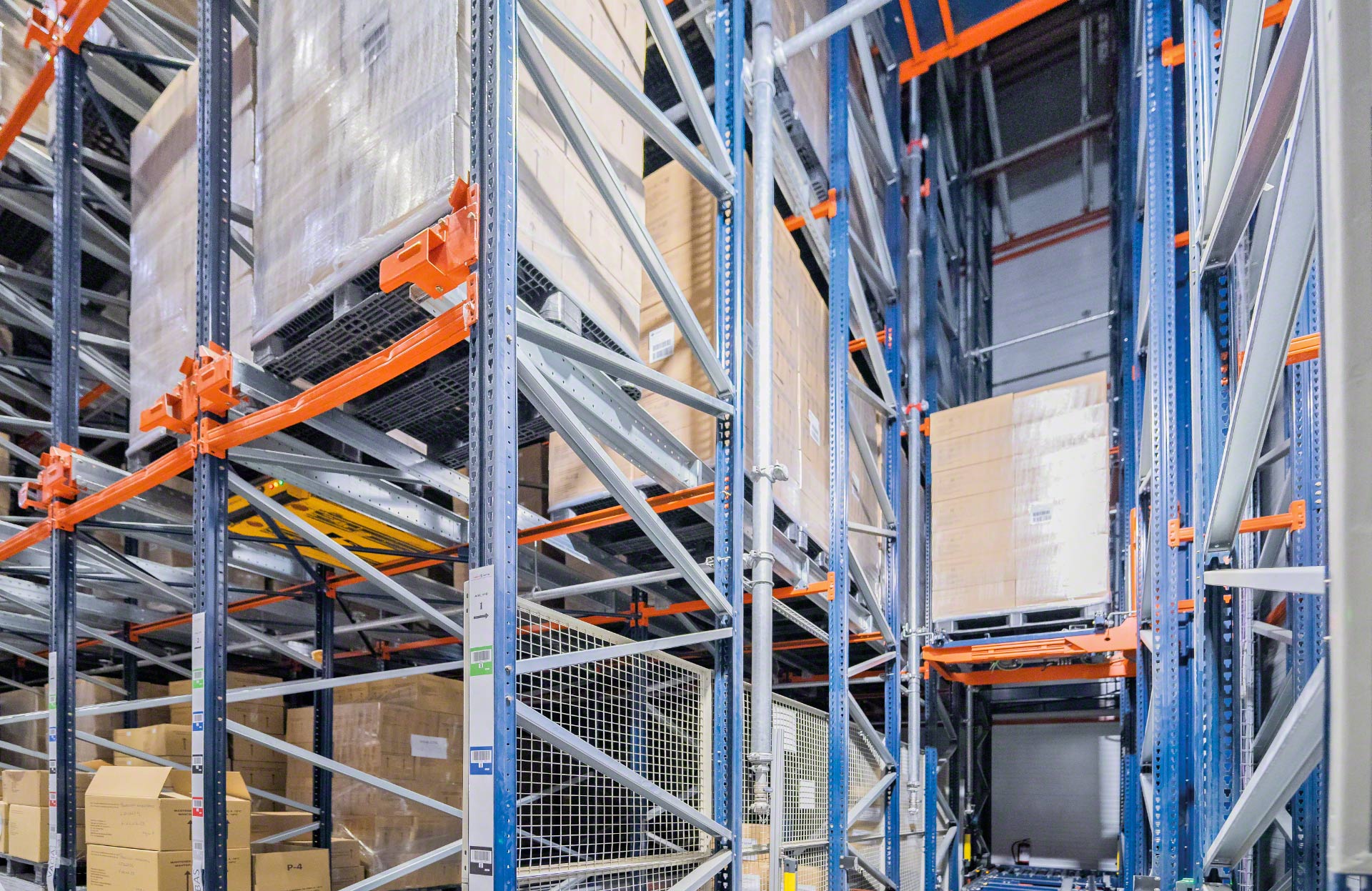

Los transportadores verticales son elevadores capaces de trasladar tarimas a gran altura

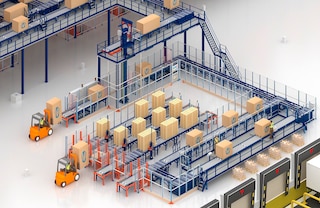

Gracias a los elevadores automatizados, los flujos ahora son mucho más rápidos

Mephisto
Christian Kalch Director Industrial y de Logística
Mephisto
(Sarreburgo, Francia)

Aplicaciones de los elevadores de tarimas

Solución de alto rendimiento para el transporte vertical de tarimas en todo tipo de almacenes

Los elevadores de tarimas han sido desarrollados para trabajar en diferentes escenarios. Su implementación dinamiza el movimiento de cargas paletizadas en operaciones de intralogística que exigen el cambio de nivel de la mercancía transportada.

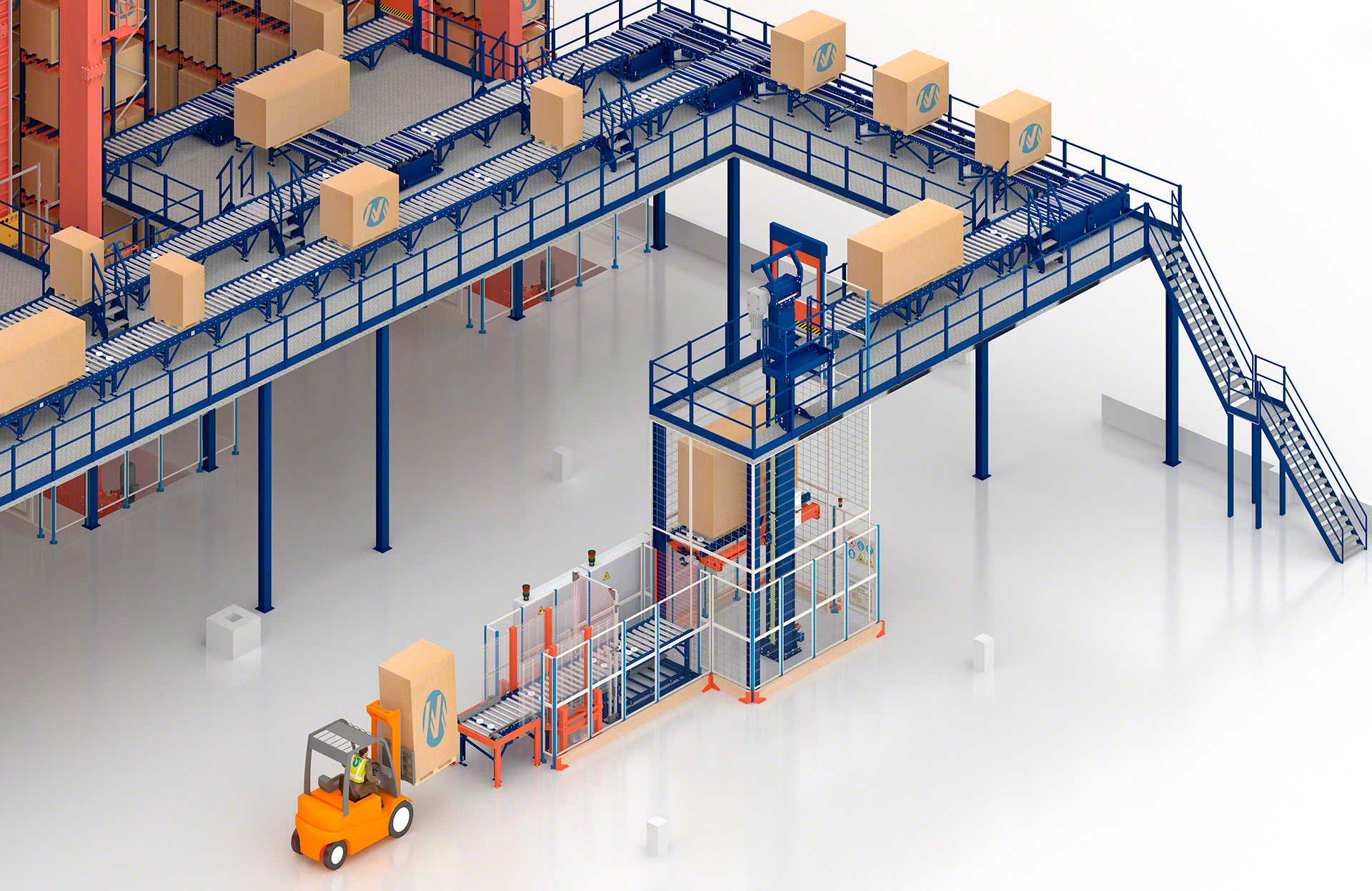

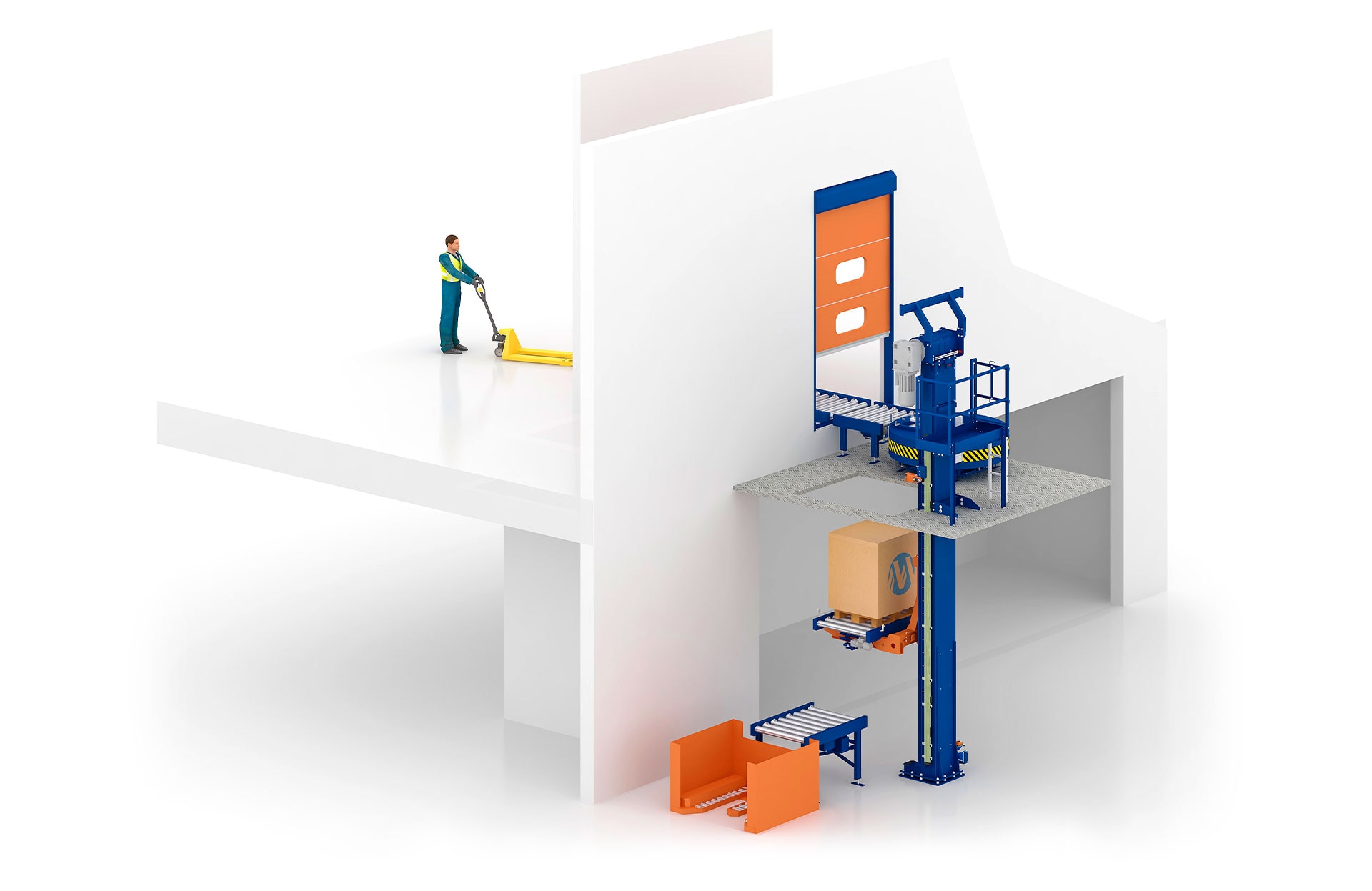

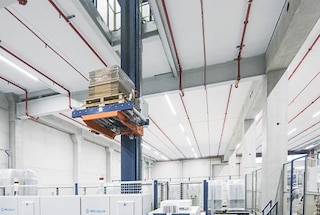

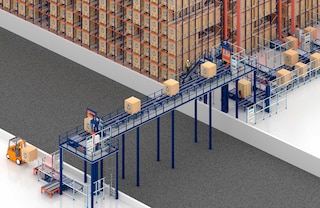

Los transportadores verticales permiten comunicar plantas en almacenes con varias alturas

Almacenes con distintas alturas

Ejecutan el transporte vertical de cargas paletizadas para salvar cambios de altura y comunicar zonas del almacén situadas en distintas plantas.

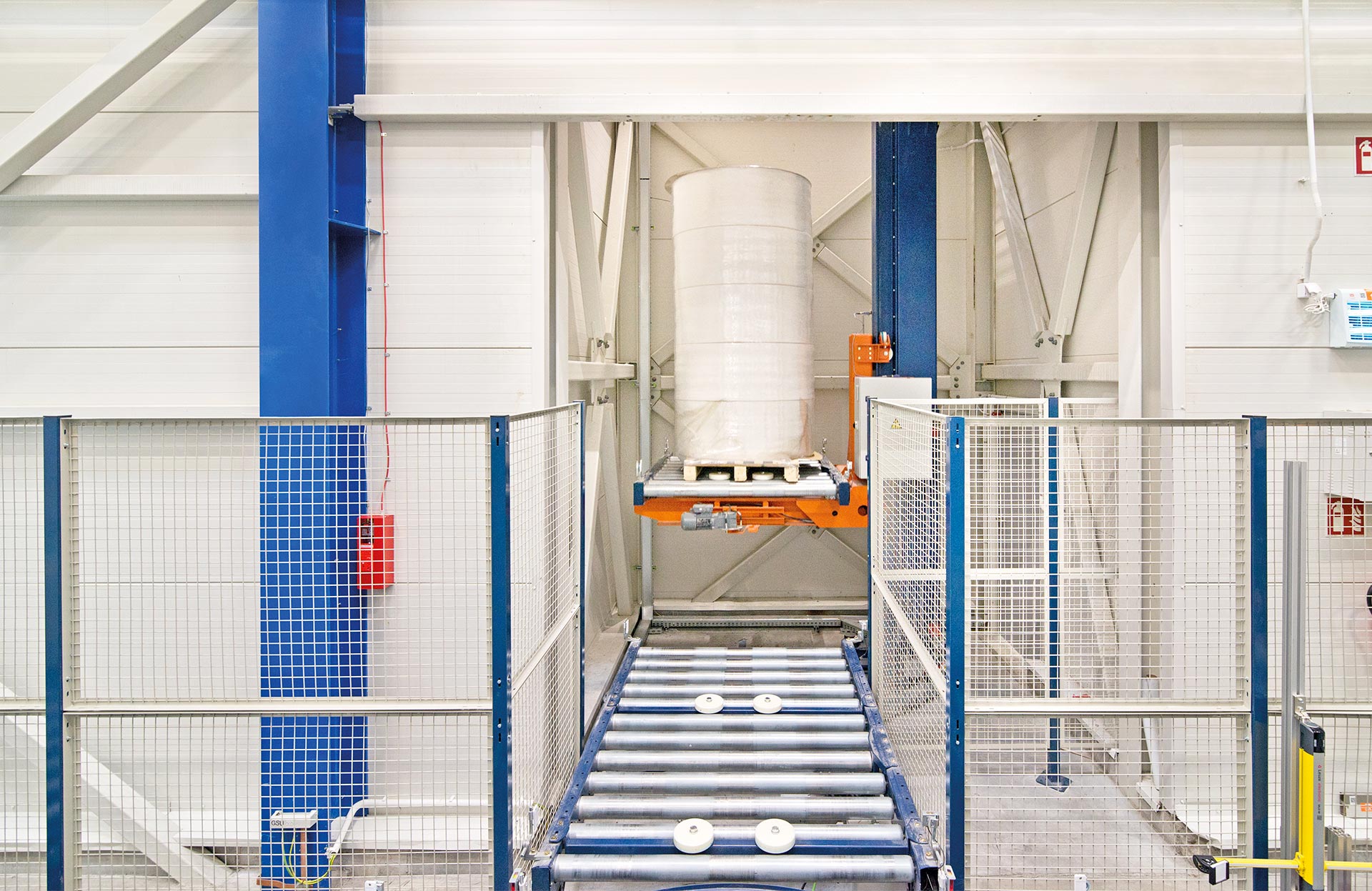

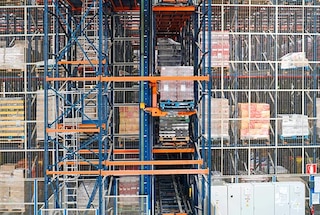

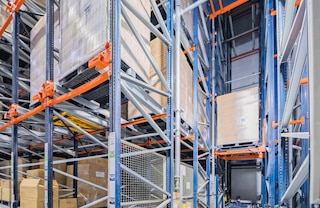

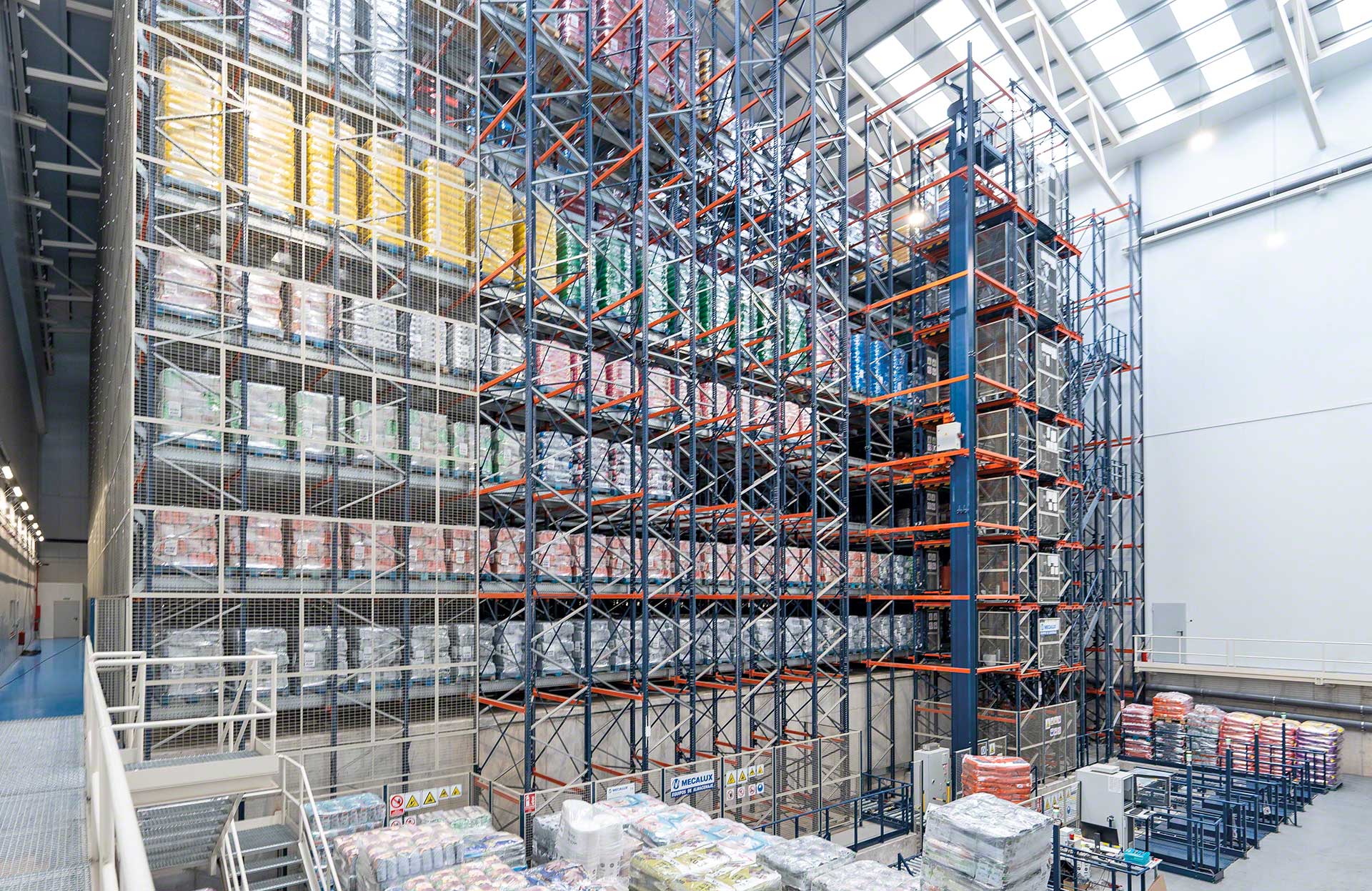

Los elevadores de tarimas eléctricos se utilizan en ciertos sistemas de almacenamiento automatizado

Sistemas de almacenamiento automatizados

Se encargan del transporte de tarimas entre los diferentes niveles de almacenamiento en sistemas de almacenamiento como, por ejemplo, el Pallet Shuttle Automático con lanzaderas y el Pallet Shuttle Automático 3D, en los que los elevadores comunican la entrada/salida del bloque de racks con sus distintos niveles.

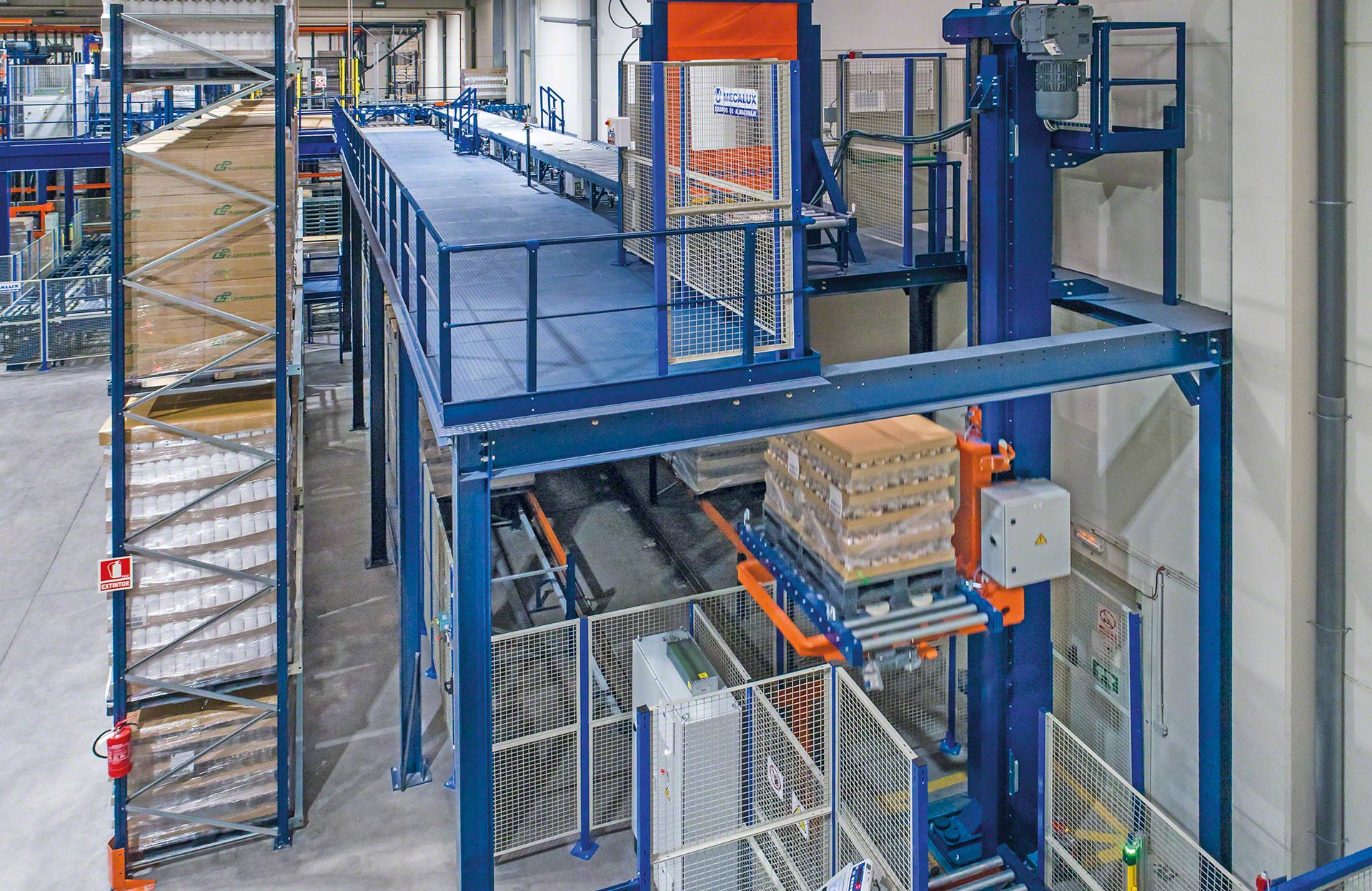

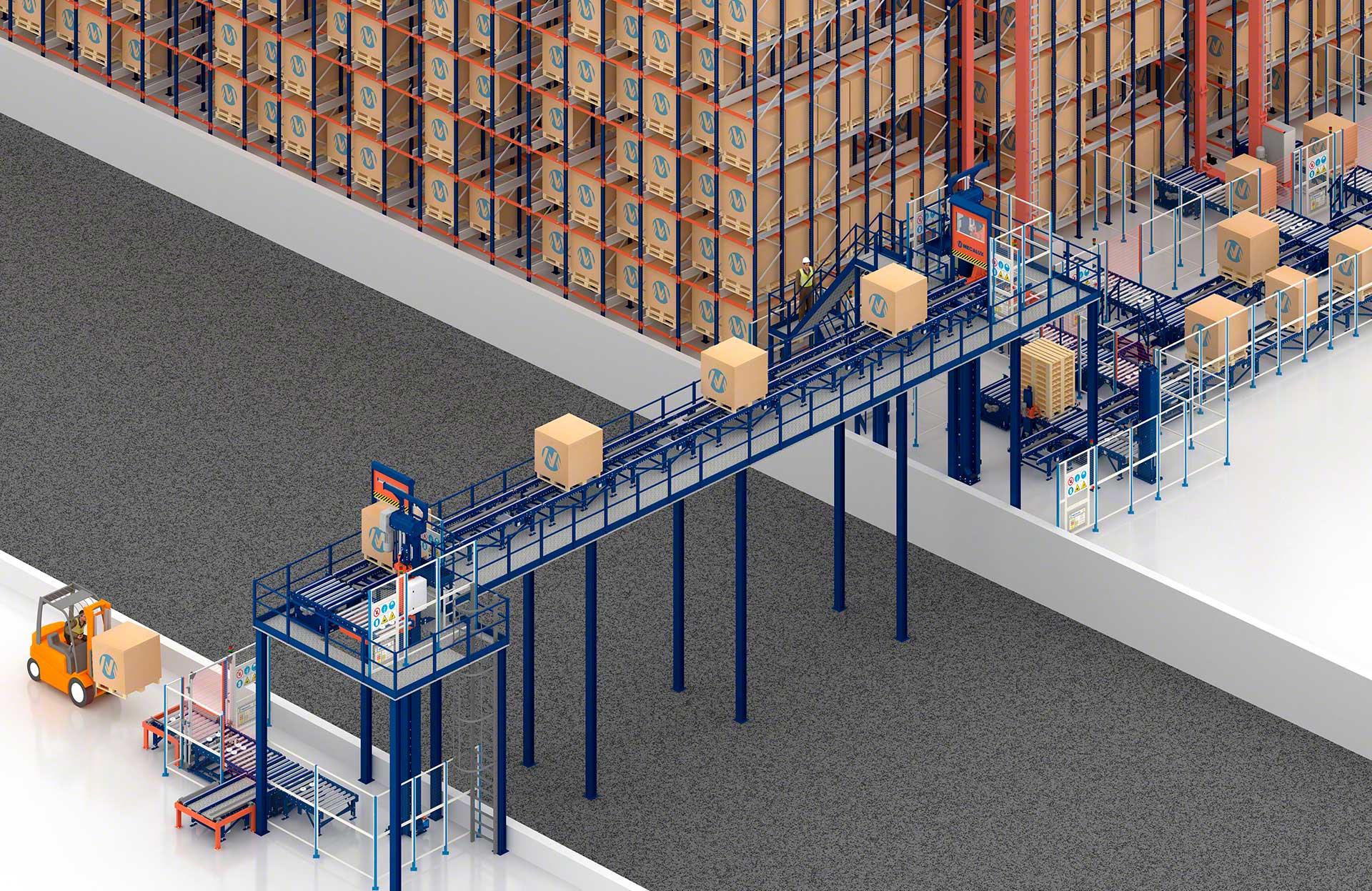

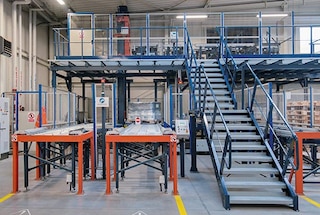

Los transportadores verticales para tarimas son idóneos para mezzanines y racks con pasillos elevados

Mezzanines y pasillos elevados

Se utilizan para el depósito y la extracción de cargas paletizadas en los niveles superiores de estructuras de almacenamiento en altura como los mezzanines y los racks con pasillos elevados.

Casos prácticos

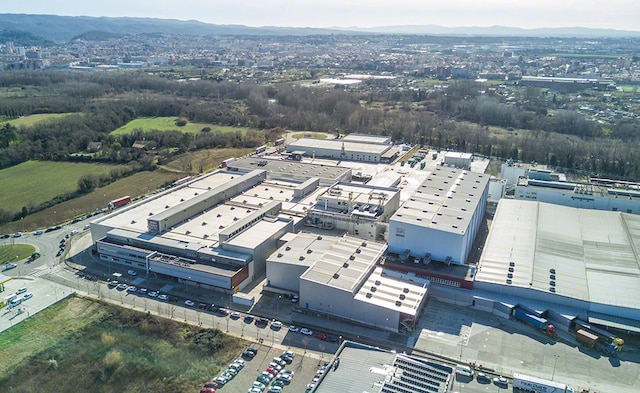

Nestlé acelera su fábrica de Dolce Gusto con sistemas de transporte automático

Nestlé ha instalado en su fábrica de Girona un sistema de transporte que acelera el traslado de mercancías entre las distintas áreas del centro de producción de Dolce Gusto. La estrecha colaboración entre Nestlé y Mecalux se remonta a 1990, cuando Mecalux construyó un almacén automático para la multinacional Leer más

Nestlé acelera su fábrica de Dolce Gusto con sistemas de transporte automático

Un almacén llave en mano 100% automatizado para Würth en La Rioja

La empresa alemana de elementos de fijación, unión y montaje Würth ha estrenado un nuevo almacén automático y autoportante en La Rioja (España). Esta instalación de grandes dimensiones permite abastecer las tiendas de Würth en España y los clientes que han comprado las herramientas, brocas y tornillos online. Leer más

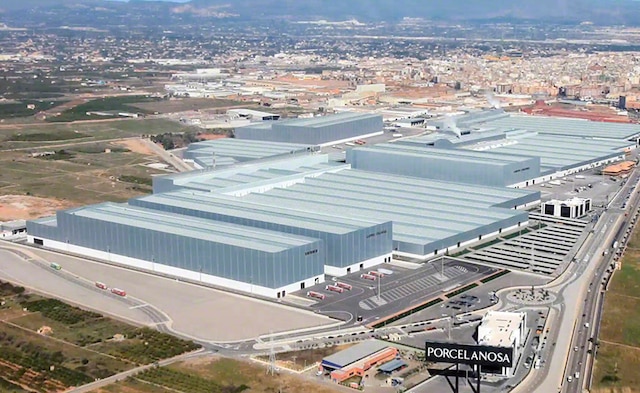

El líder del sector cerámico, Porcelanosa Grupo, incorpora la última tecnología en sus cinco centros logísticos

El complejo logístico de Porcelanosa Grupo en Vila-real está compuesto por cinco centros logísticos con almacenes automáticos de gran capacidad. Leer más

El líder del sector cerámico, Porcelanosa Grupo, incorpora la última tecnología en sus cinco centros logísticos

Vibar Nord: robotización que conecta producción y almacén

Vibar Nord, productor de más de 5,000 toneladas anuales de alimentos y productos dietéticos, ha robotizado su nuevo almacén de Gera Lario. Mecalux ha instalado transportadores y un elevador de tarimas que conectan el almacén con producción, así como racks móviles Movirack y racks selectivos. Leer más

Un gran almacén para los zumos de Sokpol en Polonia

El gran almacén del fabricante de zumos Sokpol en la ciudad de Myszków (Polonia), conectado automáticamente con el centro de producción mediante un circuito de electrovías. El centro se compone de dos almacenes, uno con racks compactos y otro con racks convencionales y una operativa automática. Leer más

Un gran almacén para los zumos de Sokpol en Polonia
Ver más casos prácticos

Preguntas frecuentes

Los transportadores verticales para tarimas, denominados también elevadores de tarimas o incluso ascensores de tarimas, son dispositivos desarrollados para automatizar el ascenso y descenso de cargas paletizadas en ciertas operaciones de intralogística.

Los transportadores verticales pueden elevar cargas hasta los 40 m de altura.

Los transportadores verticales de tarimas soportan cargas de hasta 1,500 kg.

Los elevadores se mueven a una velocidad máxima de 80 m/min al transportar cargas de hasta 1,000 kg y de 60 m/min con cargas de hasta 1,500 kg.

Los elevadores de Mecalux se adaptan a los principales tipos de tarimas disponibles en el mercado, desde las tarimas europeas (800 x 1,200 mm, 1,000 x 1,200 mm y 1,200 x 1,200 mm) hasta las tarimas americanas o GMA de 48” x 40”.

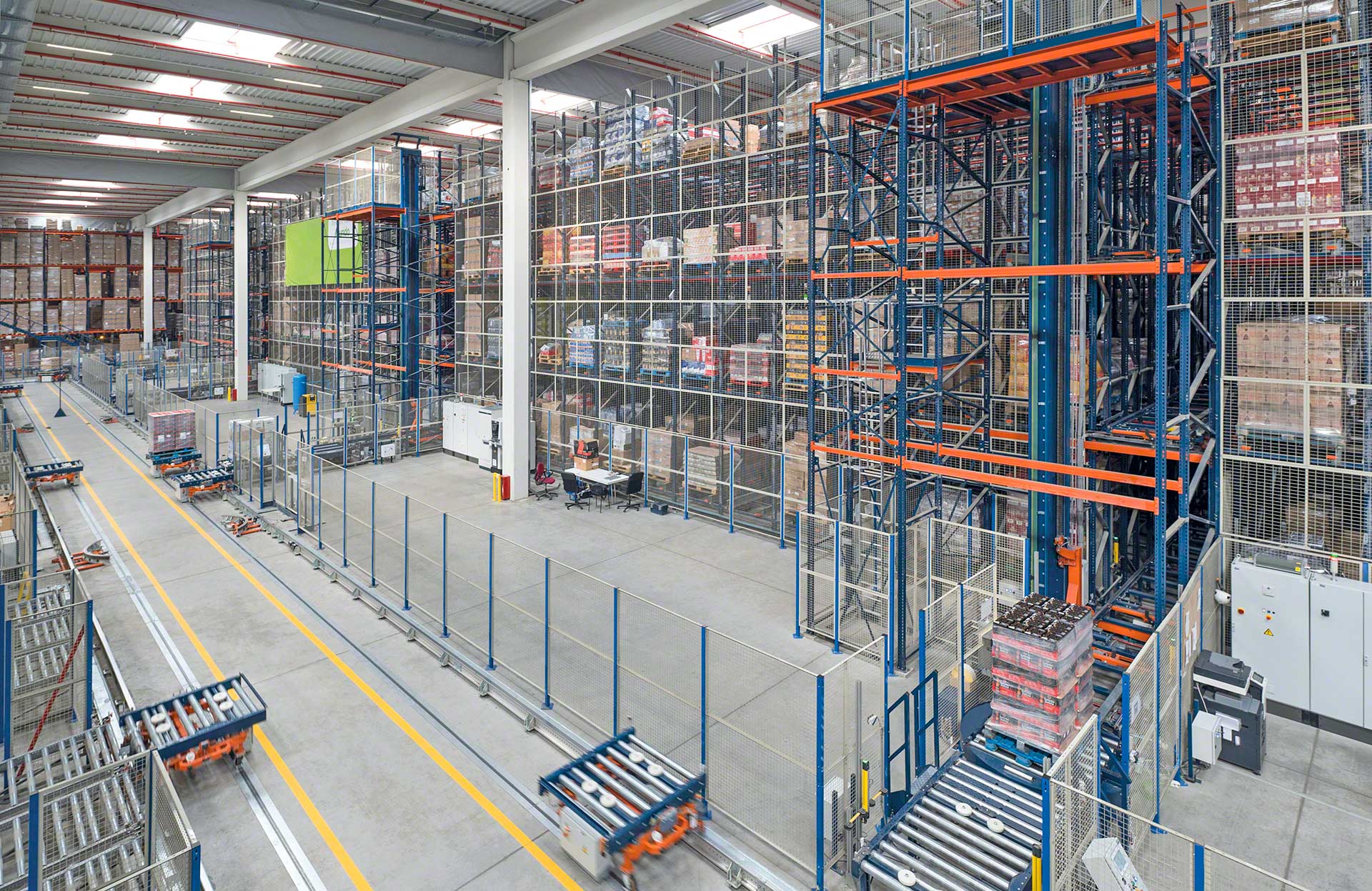

El elevador incorpora un transportador de rodillos o cadenas. La elección del tipo de transportador empleado depende del sentido de avance y del tipo de tarima a manipular.

Los elevadores de tarimas se usan principalmente para salvar cambios de altura y transportar tarimas entre plantas diferentes en todo tipo de almacenes. Además, se emplean también para el movimiento de tarimas entre niveles de almacenamiento en ciertas soluciones automatizadas. Otra de sus aplicaciones es la de conectar niveles superiores de estructuras de almacenamiento en altura como los mezzanines y los racks con pasillos elevados.

Los transelevadores son dispositivos diseñados para el almacenamiento automático de tarimas. Se desplazan a lo largo y a lo alto del pasillo de almacenamiento en un movimiento simultáneo de traslación y elevación. Sus horquillas telescópicas penetran en los racks para extraer y depositar tarimas con autonomía.

Los elevadores o ascensores de tarimas, en cambio, ejecutan un único movimiento: han sido diseñados para el transporte vertical de cargas paletizadas. No obstante, intervienen también en sistemas de almacenamiento automatizados como, por ejemplo, el Pallet Shuttle Automático 3D, en el que transportan las tarimas entre la entrada/salida del bloque de racks y los diferentes niveles de almacenamiento. En esta solución, es el shuttle 3D el dispositivo que se desplaza a través de los pasillos y deposita y extrae las tarimas.

Generalmente, en los sistemas de almacenamiento automatizado que requieren del uso de elevadores de tarimas, como el Pallet Shuttle con lanzaderas y el Pallet Shuttle 3D, se instalan dos elevadores, uno de entrada y otro de salida. Sin embargo, si la instalación exige aumentar el volumen de ciclos/hora, es posible incrementar el número de elevadores e instalar dos de entrada y dos de salida.
