Los racks compactos de Mecalux han demostrado su resistencia frente a los terremotos en la planta que el productor de frutas y verduras congeladas Alifrut tiene en Quilicura (Santiago de Chile)

Mecalux ha suministrado a Alifrut –productor chileno de frutas y verduras congeladas– cuatro bloques de racks de paletización compacta drive-in en su cámara de congelación. Los racks están especialmente diseñadas y reforzadas para absorber toda fuerza generada por posibles movimientos sísmicos. La instalación superó con éxito el terremoto de magnitud 8,3 en la escala de Richter que sacudió la zona central del país en septiembre de 2015: no se cayeron las mercancías ni fue necesario cambiar ni reforzar ningún material.

plid: 1748063
classNameExpandoValue: {valueId=3700700, companyId=20157, tableId=169426, columnId=3116489, rowId=1748064, classNameId=20002, classPK=1748063, data=case}
className: case
  • Imágenes
  • Ficha técnica
    Almacén de Alifrut en Chile
    Capacidad de almacenaje: 2.984 tarimas
    Medidas de las tarimas: 1.200 x 1.200 x 1.200 mm
    Peso máximo de las tarimas: 700 kg
    Altura de las estanterías: 10,5 m
    Temperatura del almacén: -20 ºC
  • Descargue PDF

Quién es Alifrut

Alifrut es uno de los mayores productores y exportadores de frutas y hortalizas congeladas de Chile. La compañía posee cuatro plantas de producción cerca de los principales puertos marítimos del país, con el fin de optimizar la logística, mantener la cadena de frío de la mercancía y agilizar su distribución en todo el mundo.

La planta de Alifrut en Quilicura (Santiago de Chile) se dedica mayormente al procesado y envasado final de los productos. Mecalux ha equipado una de sus cámaras de congelación con cuatro bloques de racks compactos drive-in. Los racks están compuestos por materiales de la mejor calidad y cumplen la exigente normativa antisísmica chilena, asegurando un óptimo comportamiento de las estructuras frente al sismo.


La instalación

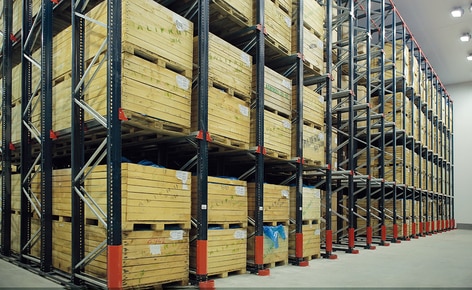

Los racks compactos de Alifrut están constituidos por calles con cuatro niveles de altura cada una, que alcanzan los 10,5 m. A su vez, los niveles disponen de carriles de apoyo a ambos lados, fabricados con una forma triangular que facilita la colocación y apoyo de las tarimas.

A la hora de gestionar las cargas, los operarios, ayudados por carretillas retráctiles, penetran en el interior de las calles con la carga elevada por encima del nivel en el que va a ser depositada.

En el suelo hay carriles guía que facilitan que las carretillas se introduzcan centradas y circulen por el interior de las calles con total seguridad, minimizando la posibilidad de causar daños accidentales a los racks industriales.

Los bastidores de los racks se han reforzado mediante perfiles atirantados que confieren rigidez y estabilidad longitudinal a la estructura. De este modo, los racks están preparados para resistir los posibles movimientos sísmicos y evitar la caída de la mercancía.



Cálculos sísmicos
En Chile se utiliza el análisis modal espectral –el más común y generalizado según las normas sismorresistentes– para preservar las estructuras frente al sismo. Es un estudio orientado a obtener el conjunto de fuerzas horizontales (esfuerzos cortantes) que actúan sobre cada nivel de los racks y que deben ser absorbidos por los bastidores, largueros, arriostrados, uniones entre ellos, etc.

La metodología de Mecalux a la hora de diseñar el proyecto de Alifrut y, en definitiva, cualquier instalación antisísmica en Chile consiste en generar un modelo tridimensional de la estructura utilizando el programa de elementos finitos SAP2000. En él se introducen un conjunto de datos para realizar el cálculo:

  • Tipos de materiales (características mecánicas y calidad del acero).
  • Dimensiones y propiedades mecánicas de los perfiles (puntales, largueros, arriostrados, etc.).
  • Estados de carga simples (cargas debidas al peso de la estructura, de las unidades de carga alojadas, etc.).
  • Definición del espectro de diseño para el sismo en dos direcciones ortogonales entre sí. Este espectro depende de las dimensiones de la estructura y los datos del sismo (zona sísmica donde está localizado el almacén, tipo de suelo, etc.).
  • Combinación de cargas según lo indicado en la norma NCh 2369.

Una vez introducidos los datos en el modelo, se lleva a cabo el cálculo estructural en el que se combinan todas las fuerzas que interactúan sobre la estructura para determinar los esfuerzos y deformaciones. A continuación, se comprueba que estén dentro de unos rangos admisibles de seguridad y, finalmente, se dimensionan los componentes del rack.

Un aspecto particular a tener en cuenta sobre la norma NCh 2369 es que obliga a que todos los elementos de la estructura sean capaces de resistir la tracción y la compresión. El análisis se realiza en dos direcciones ortogonales entre sí: en la dirección paralela a los bastidores el efecto del sismo es soportado mediante los propios bastidores, mientras que en la dirección perpendicular a los bastidores es soportado por el atirantado horizontal y el atirantado vertical.



Beneficios para Alifrut

  • Óptima capacidad de almacenaje: los racks de paletización compacta drive-in ofrecen una capacidad de almacenaje que supera las 2.900 tarimas.
  • Resistencia contra el sismo: los racks están calculados y reforzados específicamente para soportar cualquier movimiento sísmico que se pueda producir.
Almacén de Alifrut en Chile
Capacidad de almacenaje: 2.984 tarimas
Medidas de las tarimas: 1.200 x 1.200 x 1.200 mm
Peso máximo de las tarimas: 700 kg
Altura de las estanterías: 10,5 m
Temperatura del almacén: -20 ºC
