Tarimas de madera

Las tarimas de madera son las de uso más generalizado y se construyen, principalmente, en cinco modelos que se describen a continuación. Aunque la medida más utilizada es la de la tarima europea o europalet (1.200 x 800 mm) también hay otras medidas habituales como las tarimas de 1.200 x 1.000 mm y las de 1.200 x 1.200 mm. Según el tipo de carga, especialmente en el sector de la distribución de productos de gran consumo, también es frecuente el uso de tarimas de 800 x 600 mm, llamadas medias tarimas al ser sus medidas la mitad que las de un europalet.



Tarimas tipo 1: las más utilizadas

Este es el modelo más utilizado y es el único válido para ser usado indistintamente en todos los sistemas de almacenaje con la condición de que sus patines (los soportes inferiores sobre los que se dispone la plataforma plana en la que descansa la carga) se apoyen perpendicularmente a las vigas de los racks, los carriles de apoyo o los caminos de rodillos:





Tarima de madera de tipo 1



Longitud (B) Fondo (A)
1200 800
1000
1200

Dimensiones nominales en mm



Características

  • Cualquier tipo de montacargas o elemento de manutención de tarimas las puede manipular sin dificultades.
  • Son las tarimas óptimas para almacenes automatizados.
  • La única precaución que se ha de tener cuando se usan es que sean de la calidad adecuada.
  • Hay una norma europea que especifica cómo se fabrican. Las que siguen este criterio se denominan europalets.
  • No todas las tarimas de 800 x 1.200 mm son europalets. Estos se identifican mediante un anagrama circular con las letras EUR en su interior.
  • A las tarimas de 1.000 x 1.200 mm y de 1.200 x 1.200 mm fabricadas con los criterios y la calidad del europalet se les denomina "tipo europalet"



Manipulación

Manipulación de las tarimas



  • Se deben manipular, en cada caso, por el lado que lo haga posible (según la primera ilustración superior):
    • Lado A: almacenaje en rack selectivo, por gravedad y push-back de rodillos.
    • Lado B: almacenaje en racks drive-in, push-back de carros y Pallet Shuttle. En racks selectivos necesitan vigas para tarimas.



Tarimas tipo 2: muy populares en otros países



Tarima de madera tipo 2





Longitud (B) Fondo (A)

1200

800
1000
1200

Dimensiones nominales en mm

Características

  • Su utilización está bastante generalizada en algunos países, principalmente en la medida de 1.000 x 1.200 mm
  • Son válidas para ser almacenadas en racks selectivos, drive-in, push-back de carros y Pallet Shuttle
  • Pueden dar problemas en sistemas por gravedad y en push-back de rodillos
  • No son las más adecuadas para ser empleadas en transelevadores o montacargas de torre bilateral, salvo que se levanten por la parte inferior
  • No son válidas para ser manipuladas mediante apiladores
  • No es la más apropiada para ser utilizada con transportadores automáticos de rodillos; en lugar de estos es aconsejable emplear transportadores automáticos de cadenas



Tarimas tipo 3 y tipo 4: para otros tipos de almacenamiento



Tarima de madera tipo 3

Tarima tipo 3



Tipo 3
Longitud (B) Fondo (A)
1200 1000
1200

Dimensiones nominales en mm



Tarima de madera tipo 4

Tarima tipo 4



Tipo 4
Longitud (B) Fondo (A)
1200 1000
1200

Dimensiones nominales en mm

Características

  • Tanto las tarimas tipo 3 como los tipo 4 son válidas para ser almacenadas en racks drive-in y selectivos, push-back de carros y Pallet Shuttle.
  • No son utilizables en sistemas con gravedad, ni en push-back de rodillos.
  • Cuando se almacenan sobre racks selectivos, se debe tener cuidado con los márgenes, ya que pueden presentarse dos situaciones que son completamente inaceptables ya que suponen un riesgo para la seguridad y la integridad de la instalación o de la carga.



Manipulación



La tarima apoya muy poco sobre la viga, por lo que puede caer.

La tarima apoya muy poco el tacón sobre la viga, por lo que puede caer.

La viga queda muy pegada a la tabla inferior y el montacargas al coger la tarima, puede empujarla y deformar la viga.

La viga queda muy pegada a la tabla inferior y el montacargas, al coger la tarima, puede empujarla y deformar la viga.

Tarimas tipo 5A y 5B: las 'medias tarimas'



Tarima de madera tipo 5AEjemplo tarima tipo 5A

Tarima tipo 5A



Tipo 5A
Longitud (B) Fondo (A)
800 600

Dimensiones nominales en mm



Tarima de madera del tipo 5BEjemplo de la tarima del tipo 5B

Tarima 5B





Tipo 5B
Longitud (B) Fondo (A)
600 800

Dimensiones nominales en mm



Características

  • Estas plataformas se denominan también medias tarimas, ya que sus medidas son la mitad de las de una tarima de 1.200 x 800 mm (medio europalet).
  • Son tarimas frecuentes en el sector de la distribución para productos de gran consumo, ya que facilitan el dispensar las cantidades más apropiadas para su comercialización.
  • Gracias a su tamaño, resultan ideales para su manipulación en los puntos de venta (como, por ejemplo, los supermercados).
  • Para almacenarlos en racks selectivos es necesario colocar travesaños o una superficie de apoyo sobre las vigas.
  • Sólo la tarima 5A puede almacenarse en racks dinámicos, aunque con algunas restricciones.



Manipulación

  • Para el resto de los usos es preciso colocarlas por parejas sobre europalets normales de 1.200 x 800 mm (cuando se usan así, a estas tarimas inferiores se las denomina tarimas esclavas).
  • Cualquier tipo de montacargas puede manipularlas sin restricciones, si bien es necesario tomar la precaución de tener en cuenta las medidas de las horquillas.
  • A menos que se usen con tarimas esclavas, los transportadores automáticos han de ser específicos para que puedan montar estas tarimas: o con más rodillos que los convencionales o con cuatro cadenas.



Otras tarimas

Los cinco tipos de tarimas de madera anteriores son los más usados, pero no son los únicos. Existen distintas normas mediante las que se ha tratado de establecer los estándares para construirlas con unas dimensiones, formas, tipos de madera, clavos, etc. que sean válidos a nivel internacional.

De hecho, el europalet es fruto de esta normalización. Pero fuera de ese estándar se pueden encontrar otras tarimas, como las ilustradas más abajo, que si bien pueden tener unas medidas exteriores similares a las del europalet, no están fabricadas con los mismos criterios, por lo que su resistencia puede no ser la adecuada ni la esperada.

En el mercado hay disponible una gran variedad de soportes diferentes a los del tipo 1, 2 y 3 (tanto en sus medidas como en su construcción). Todos ellos presentan dificultades cuando se almacenan sobre racks o en el momento de ser manipulados por algunos elementos de manutención, lo que requiere de tratamientos específicos y la colocación de piezas complementarias en los racks.

Especial cuidado se ha de tener con las plataformas denominadas de un solo uso o tarimas desechables porque aún siendo de medidas normalizadas, el espesor y la calidad de su madera no las hacen aptas para ser almacenadas directamente en racks.

Aquí se representan algunas tarimas que pueden ocasionar dificultades:

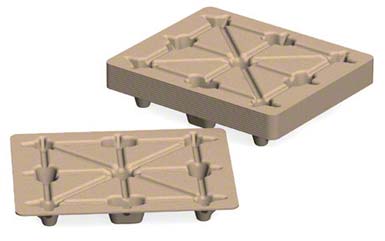

Tarima de madera prensada.

Madera prensada

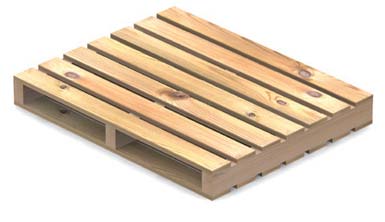

Tarima con dos entradas, doble cara y reversible.

Dos entradas, doble cara, reversible

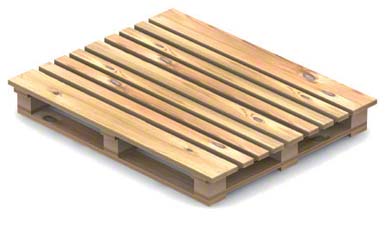

Tarima con cuatro entradas, doble cara y reversible.

Cuatro entradas, doble cara, reversible

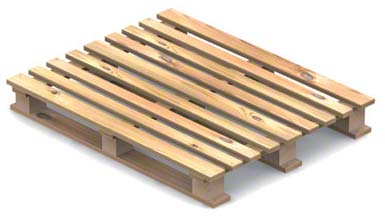

Tarima de cuatro entradas, doble cara, no reversible (un solo uso)

Cuatro entradas, doble cara, no reversible (un solo uso)

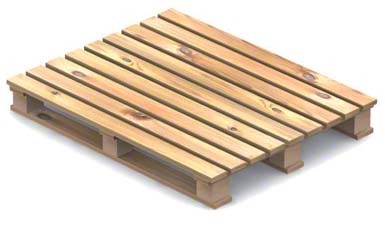

Tarima de dos entradas, doble cara y no reversible.

Dos entradas, doble cara, no reversible

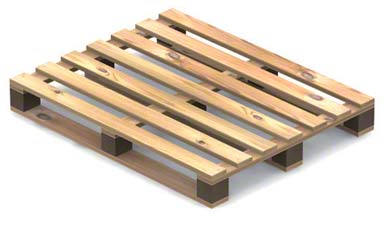

Tarima de cuatro entradas, doble cara y no reversible.

Cuatro entradas, doble cara, no reversible

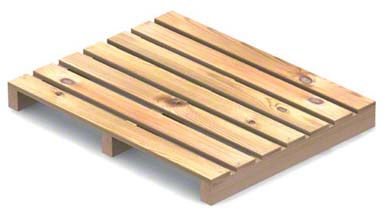

Tarima con dos entradas, cara única y no reversible.

Dos entradas, cara única, no reversible

Tarima con cuatro entradas, doble cara, reversible.

Cuatro entradas, doble cara, reversible
